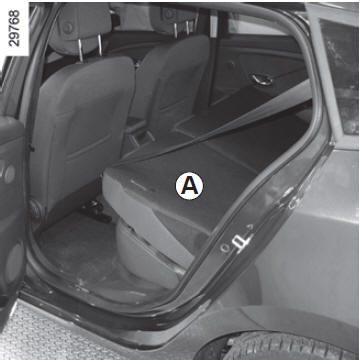

Suivant véhicule, le dossier A peut être rabattu seul pour permettre le transport d'objets longs et encombrants.
Pour rabattre le dossier
Veillez à ce que les sièges avant soient suffisamment avancés.
Abaissez les appuis-tête arrière (reportez- vous au paragraphe " Appuistête arrière " en chapitre 1).

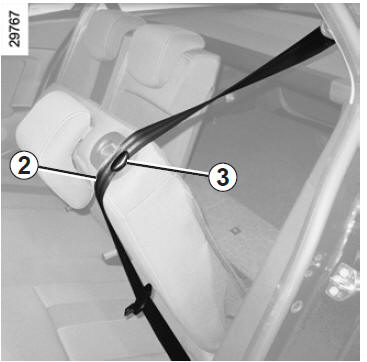

Placez les ceintures de sécurité 2 dans leur passant 3.
Avant toute manipulation du dossier, placez la ceinture 2 dans le guide de sangle 3 pour éviter toute détérioration de celle-ci. |

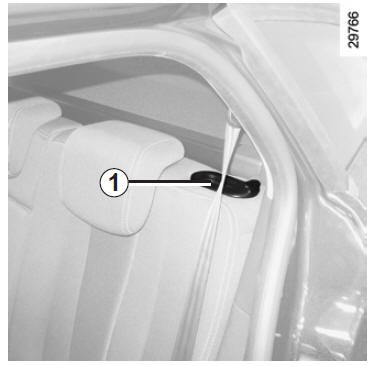

Appuyez sur le bouton 1 et abaissez le(s) dossier(s) A.
Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt. |
Mise à niveau du tapis de coffre

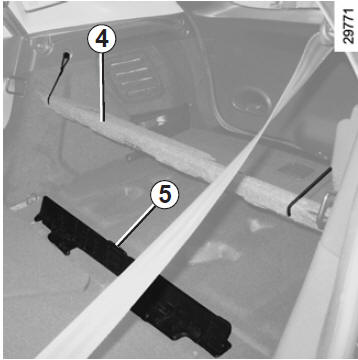

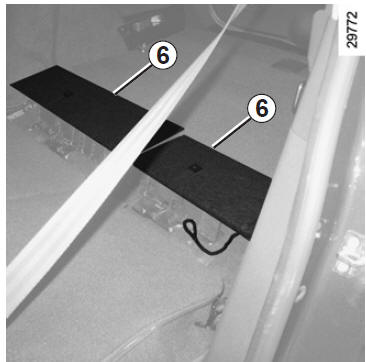

Pour mettre le tapis de coffre au niveau des dossiers, depuis la porte arrière, soulevez le tapis 4, le rehausseur 5 se déploie automatiquement. Posez le tapis de coffre et dépliez les obturateurs 6.
Lors de la remise en place de la banquette, poussez le rehausseur en même temps que vous posez le tapis de coffre.
Lors de la
remise en place
du dossier, assurez-
vous
du bon verrouillage du dossier. Dans le cas d'utilisation de housse de sièges, veillez à ce qu'elles ne gênent pas le verrouillage du dossier. Veillez à bien positionner les ceintures. Repositionnez les appuis-tête. |
L'assise et le dossier peuvent être rabattus pour permettre le transport d'objets encombrants.

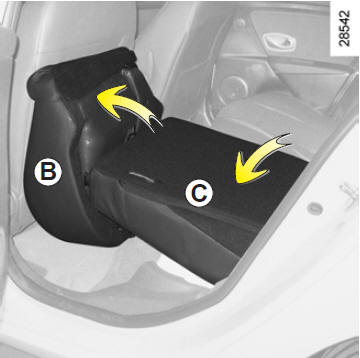

Pour rabattre l'assise Basculez l'assise B contre les sièges avant.

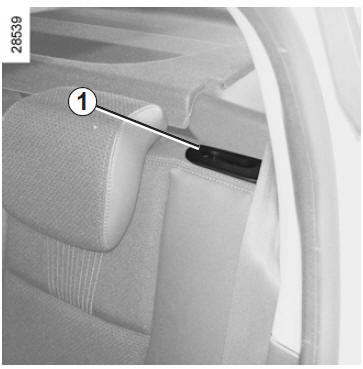

Pour rabattre le dossier Après avoir rabattu l'assise, retirez les appuis-tête arrière, reportez-vous au chapitre " appuis-tête arrière ", puis appuyez sur le bouton 1 et abaissez le(s) dossier(s) C.
Dans tous les cas, retirez les appuistête arrière (reportez-vous au paragraphe " Appuis-tête arrière " en chapitre 1). |
Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt. |
Lors des manoeuvres de la banquette arrière, assurezvous que rien ne vient gêner les ancrages (partie du corps, animal, graviers, chiffon, jouets...). |
Lors de la
remise en place
du dossier, assurez-
vous
du bon verrouillage du dossier. Dans le cas d'utilisation de housse de sièges, veillez à ce qu'elles ne gênent pas le verrouillage du dossier. Veillez à bien positionner les ceintures. Repositionnez les appuis-tête. |
