Revue technique Renault Megane: Courroie d'accessoires
CONDT D'AIR ou CONDT D'AIR REGULE
|
Couples de serragem
|
|
| vis de fixations des roues | 11 daN.m |
| ATTENTION Ne jamais tourner le moteur à l'inverse du sens de fonctionnement. |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débrancher la batterie.
- Déposer :
- les caches du moteur,
- la roue avant droite,
- le pare-boue avant droit,

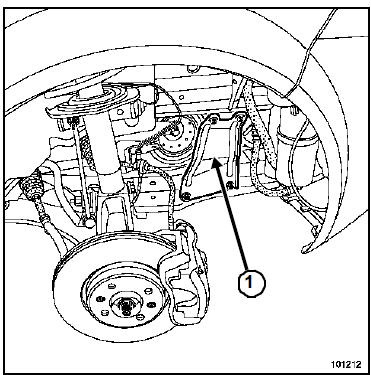

- le renfort latéral droit (1).
K4J ou K4M ou K9K
Moteurs équipés du conditionnement d'air

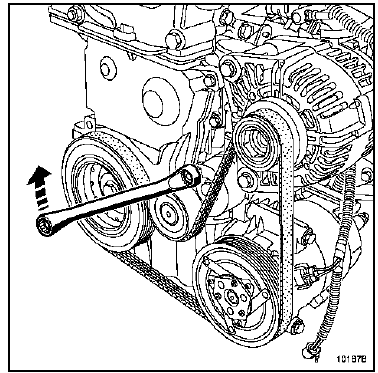

- Faire pivoter le galet tendeur automatique de la courroie d'accessoires dans le sens horaire à l'aide d'une clé de 16 mm.
F4R ou F9Q
- Faire pivoter le galet tendeur automatique de la courroie d'accessoires dans le sens anti-horaire à l'aide d'une clé de 16 mm.
- Déposer la courroie d'accessoires.
REPOSE
- Nettoyer à la brosse les vis de la poulie vilebrequin pour eliminer tout dépot.
ATTENTION
|
- Procéder dans le sens inverse de la dépose
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique). |
- Serrer aux couples les vis de fixations des roues (11 daN.m).
K9K, et CHAUFFAGE ORDINAIRE
|
Outillage spécialisé indispensable |
|
| Mot. 1638 | Outil de tension de courroie d'accessoires |
|
Couples de serragem
|
|
| vis de fixation du galet tendeur | 3 daN.m |
| vis de fixation de roue | 11 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débrancher la batterrie (voir Chapitre Equipement électrique).
- Déposer :
- les caches du moteur,
- la roue avant droite,
- le pare-boue avant droit.

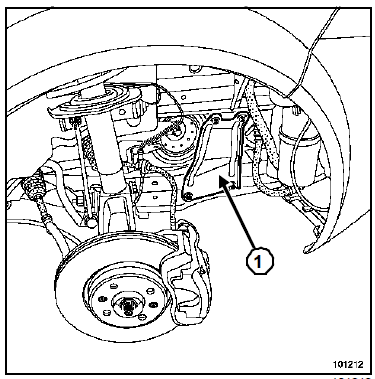

- Déposer le renfort latéral (1).
- Desserrer les fixations du support du galet tendeur.
- Déposer la courroie d'accessoires.
REPOSE DE LA COURROIE AVEC GALET TENDEUR
ATTENTION
|
- Reposer la courroie d'accessoires.

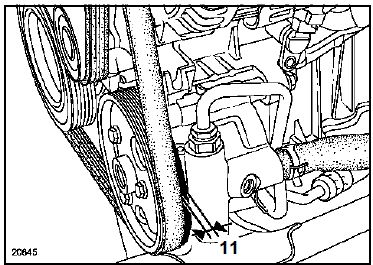

| ATTENTION La courroie d'accessoires possède cinq dents alors que les poulies en possèdent six. Il est donc impératif de s'assurer lors de la pose de la courroie que la dent (11) reste libre. |

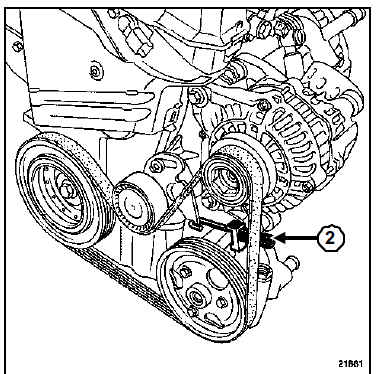

- Mettre la courroie d'accessoires en tension à l'aide de l'outil (Mot. 1638) en serrant l'écrou (2) (les deux vis de fixation du tendeur étant desserrées).
| Nota : La valeur de tension est de 233 +/-5 Hz. |

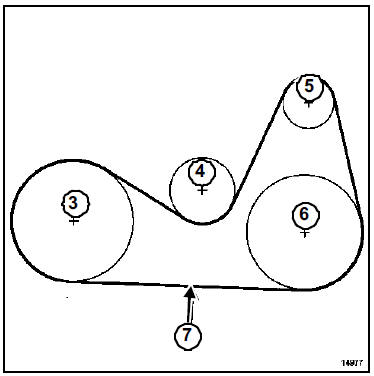

- Vilebrequin
- Galet tendeur
- Alternateur
- Poulie mobile
- Point de contrôle de la tension
- Procéder dans le sens inverse de dépose.
- Serrer aux couples :
- les vis de fixation du galet tendeur (3 daN.m),
- la vis de fixation de roue (11 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique). |
| Nota : Effectuer impérativement deux tours moteur, pour positionner correctement la courroie. |
