Revue technique Renault Megane: Module de puissance

DIRECTION A GAUCHE

Couples de serragem

vis du cache batterie 0,4 daN.m

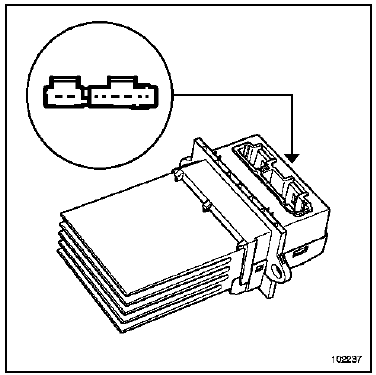

Le module de puissance pilote la vitesse du motoventilateur selon les besoins déterminés par la régulation.

Son accès est possible par le dessous de la planche de bord.

DÉPOSE

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

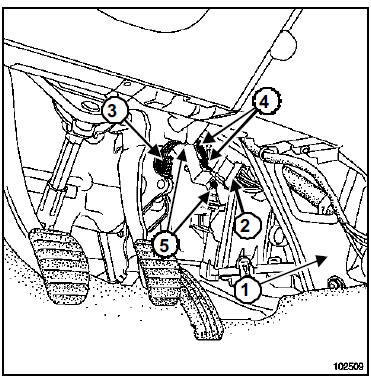

  •  Déposer le garnissage en (1).
  •  Retirer la connexion électrique (2).
  •  Déposer :
  •  le connecteur (3) de la pédale d'accélérateur,
  •  les deux connecteurs (4) du module de puissance,
  •  la vis (5) du module de puissance.

  • Extraire le module de puissance (le module de puissance est maintenu par des ergots).

REPOSE

  •  Brancher les connecteurs du module de puissance.
  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Serrer au couple les vis du cache batterie (0,4 daN.m).

DIRECTION A DROITE

Couples de serragem

vis du cache batterie 0,4 daN.m

Le module de puissance pilote la vitesse du motoventilateur selon les besoins déterminés par la régulation.

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

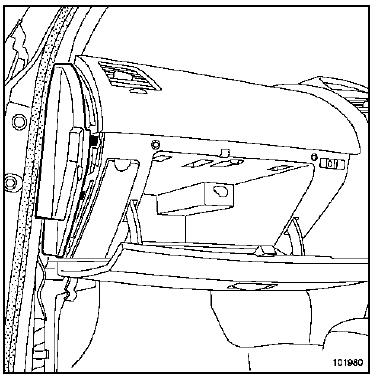

  •  Déposer la garniture de bas de marche avant côté passager (partie supérieure).

  • Déposer la joue latérale de planche de bord côté passager.

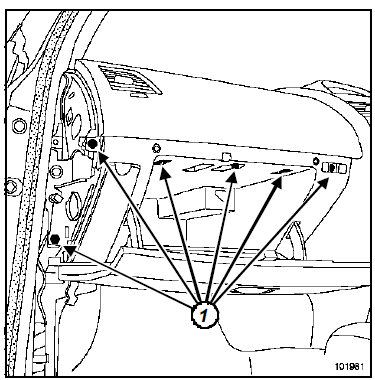

  • Déposer les vis (1).

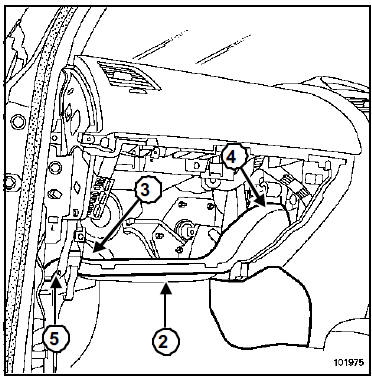

  • Déclipper l'agrafe (3) située derrière le support de commande d'ouverture du capot moteur.
  •  Déboîter le conduit (4).
  •  Lever le conduit (5).
  •  Déposer le conduit de distribution d'air.

  • Déposer :

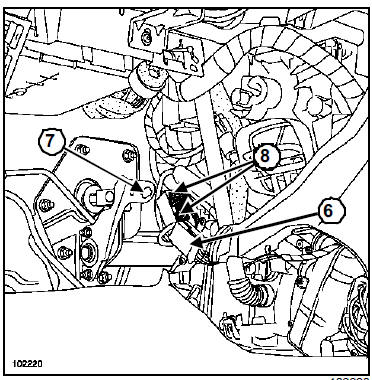

  •  le contacteur de la pédale de frein situé en (7),
  •  les vis de la connectique (6),
  •  les deux connecteurs (8) du module de puissance,
  •  la vis du module de puissance.

  • Extraire le module de puissance (le module de puissance est maintenu par des ergots).

REPOSE

Nota:

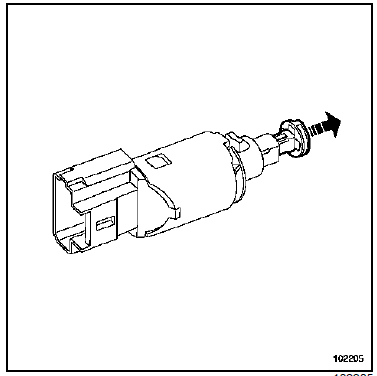

  •  Le contacteur de la pédale de frein possède un réglage automatique qui s'adapte en fonction de la position de la pédale.
  •  Avant de remonter le contacteur, le positionner au maximum en tirant sur le piston.
  •  Positionner le capteur dans son logement et effectuer un quart de tour dans le sens horaire.

  • Rebrancher les connecteurs du module de puissance.
  •  Procéder dans le sens inverse de la dépose.
  •  Reformer le conduit d'air en agissant par les trous des sorties d'air et en exerçant à la main une pression perpendiculaire à la pliure.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Serrer au couple les vis du cache batterie (0,4 daN.m).
