Revue technique Renault Megane: Capteur de vitesse de lacet et d'accélération transversale
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| écrous de fixation du capteur de vitesse de lacet et d'accélération transversale | 0,8 +/- 0,1 daN.m |
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
| ATTENTION Manipuler ce capteur avec précaution. |
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- le siège conducteur,
- la moquette côté conducteur (voir Tapis de plancher).
- Débrancher le connecteur du capteur de vitesse de lacet et d'accélération transversale.
- Déposer :
- les écrous de fixation du capteur,
- le capteur.
REPOSE

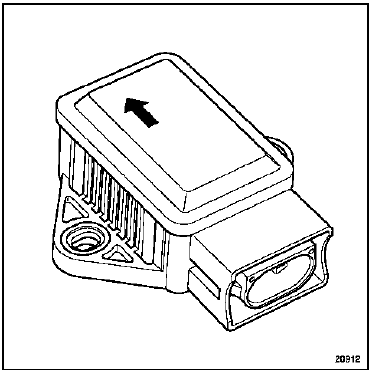

- Reposer le capteur en respectant son sens de montage.
ATTENTION
|
- Serrer au couple les écrous de fixation du capteur de vitesse de lacet et d'accélération transversale (0,8 +/- 0,1 daN.m).
| IMPORTANT Valider impérativement la réparation par un essai routier et un contrôle à l'aide de l'outil de diagnostic. |
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
ABS avec ESP : Description
Groupe électro-pompe
Le capteur d'angle de volant est intégré à la direction
assistée électrique. Ce capteur est indémontable.
No ...
Capteurs de vitesse de lacet et
d'accélération transversale :
Branchement
Ce capteur se situe sous le siège du conducteur. ...
