Revue technique Renault Megane: Amplificateur de freinage
F4R ou K4J ou K4M ou K9K
|
Couples de serragem
|
|
| vis de fixation de l'amplificateur de freinage | 2,1 daN.m |
| vis du cache batterie | 0,4 daN.m |
| Nota : Il est impossible de déposer la tige de poussée de l'amplificateur de freinage. |
| ATTENTION Prévoir l'écoulement du liquide de frein, pour éviter toute détérioration des pièces mécaniques et de carrosserie dans la périphérie du système de freinage. |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commançant par la borne négative.
- Déposer le maître-cylindre (Chapitre Commandes d'éléments mécaniques, Maître-cylindre, page 37A- 1).
- Déposer :

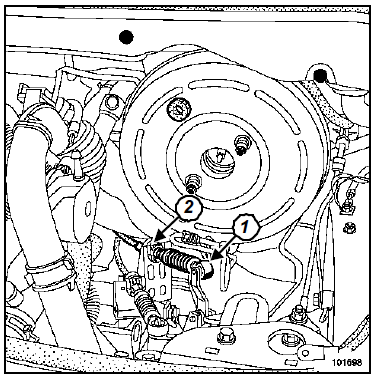

- la rotule supérieure (1) de commande de boîte de vitesses,
- l'arrêt de gaine en (2) du câble de commande de boîte de vitesses.

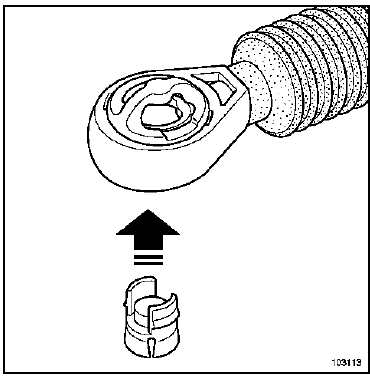

| ATTENTION Toute détérioration du clip d'ancrage du câble de commande de boîte de vitesses entraîne son remplacement (Chapitre Commandes d'éléments mécaniques). |

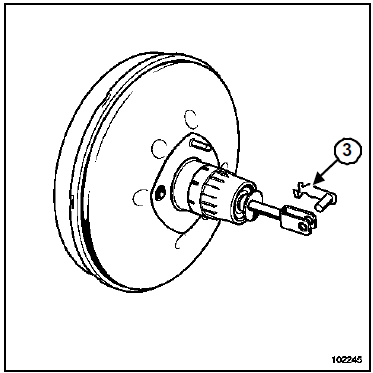

- Déposer l'axe (3) de chape de pédale de frein de la tige de poussée de l'amplificateur de freinage dans l'habitacle.

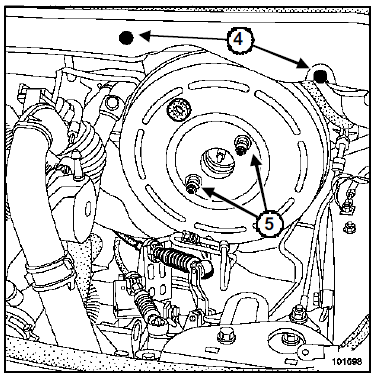

- Déposer :
- les agrafes de fixation (4) de la cloison de boîte à eau,
- les vis de fixation (5) de l'amplificateur de freinage.
REPOSE

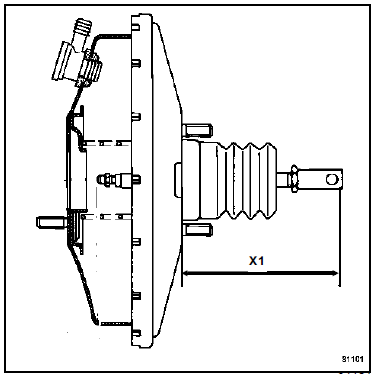

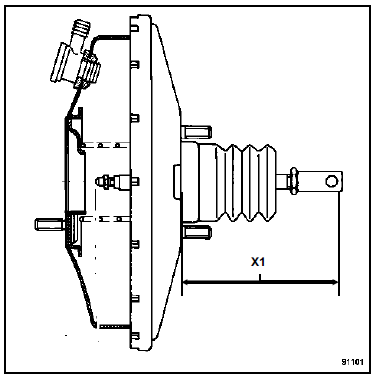

- Avant remontage, vérifier la cote :
- pour les véhicules direction à gauche : (X1) = 163,7 mm,
- pour les véhicules direction à droite : (X1) = 133,2 mm.
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les vis de fixation de l'amplificateur de freinage (2,1 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Reposer le maître cylindre (Chapitre Commandes d'éléments mécaniques, Maître-cylindre, page 37A- 1).
- Serrer au couple les vis du cache batterie (0,4 daN.m).
- Effectuer une purge du circuit de freinage (Chapitre Généralités, Purge du circuit de freinage, page 30A- 5).
F9Q
|
Couples de serragem
|
|
| vis de fixation de l'amplificateur de freinage | 2,1 daN.m |
| vis de fixation du support de gaine de commande de boîte de vitesses | 2,1 daN.m |
| vis de fixation de la vanne de recirculation des gaz d'échappement | 0,9 daN.m |
| vis du cache batterie | 0,4 daN.m |
| ATTENTION Prévoir l'écoulement du liquide de frein, pour éviter toute déterioration des pièces mécaniques et de carrosserie dans la périphérie du système de freinage |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.
- Déposer le maître-cylindre (Chapitre Commandes d'éléments mécaniques, Maître-cylindre, page 37A- 1).
| ATTENTION Ne pas toucher au tiroir de commande de boîte de vitesses. |
- Déposer :

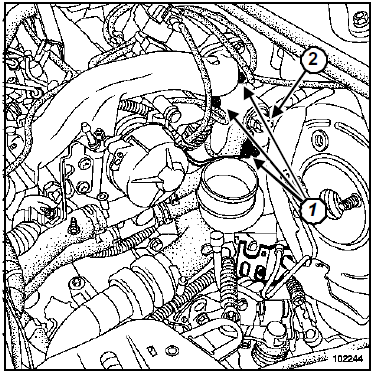

- les vis de fixation (1) de la vanne de recirculation des gaz d'échappement,
- la vanne de recirculation des gaz d'échappement (2),

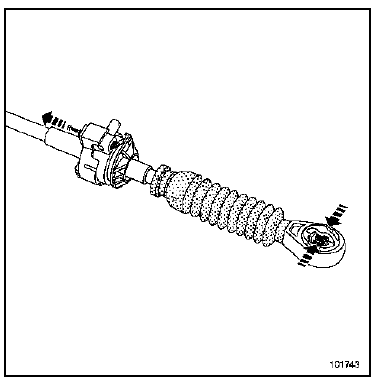

- les rotules de commandes de boîte de vitesses .

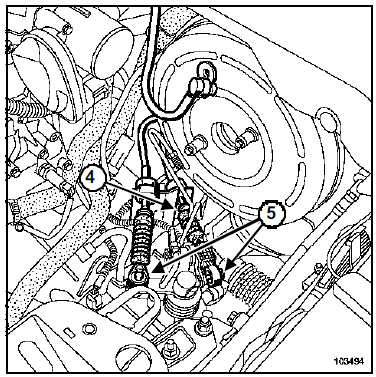

- Déposer :
- les rotules (5) de la commande de boîte de vitesses,
- les vis de fixation du support d'arrêt de gaine (4),
- le support d'arrêt de gaine.

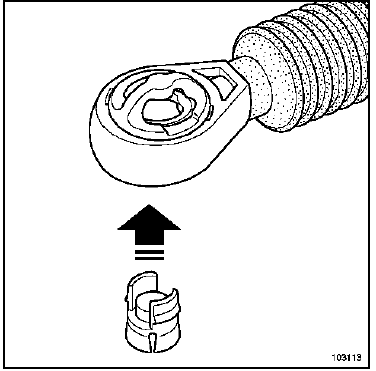

| Nota : Toute déterioration du clip d'ancrage nécessite son remplacement (Chapitre Commandes d'éléments mécaniques, Commande externe des vitesses, page 37A-42). |

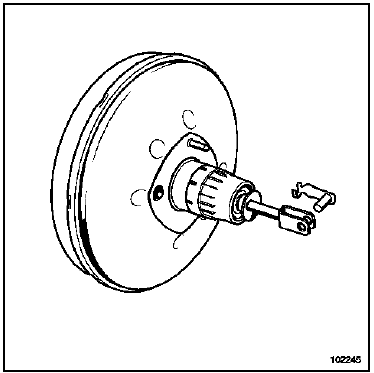

- Déposer, côté habitacle, l'axe de chape de pédale de frein de la tige de poussée de l'amplificateur de freinage.

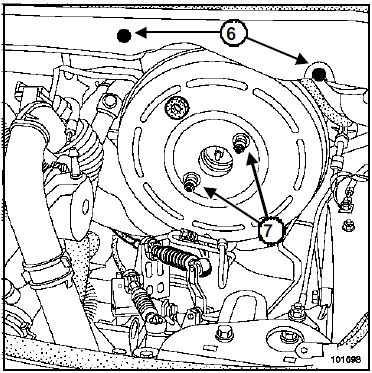

- Déposer :
- les agrafes de fixation (6) de la cloison de boîte à eau,
- les vis de fixation (7) de l'amplificateur de freinage, côté compartiment moteur.
REPOSE
- Avant remontage, vérifier la cote :
- pour les véhicules direction à gauche : (X1) = 163,7 mm,
- pour les véhicules direction à droite : (X1) = 133,2 mm.
- Procéder dans le sens inverse de la dépose.
- Serrer aux couples :
- les vis de fixation de l'amplificateur de freinage (2,1 daN.m),
- les vis de fixation du support de gaine de commande de boîte de vitesses (2,1 daN.m),
- les vis de fixation de la vanne de recirculation des gaz d'échappement (0,9 daN.m).
- Reposer le maître-cylindre (Chapitre Commandes d'éléments mécaniques, Maître-cylindre, page 37A- 1).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
- Effectuer une purge du circuit de freinage (Chapitre Généralités, Purge du circuit de freinage, page 30A- 5).
Maître-cylindre
Couples de serragem
vis de fixation du réservoir
du maître-cylindre
0,85 daN.m
écrous de fixation de
maître-cylindre
5 daN.m
...
Clapet de retenue
d'amplificateur de freinage
F4R ou K4J
DÉPOSE
Déposer les caches moteur.
Desserer les colliers (1) du conduit d'air.
Déposer le conduit d'air (2).
Débrancher le ...
