Revue technique Renault Megane: Tapis (version 3 portes)
|
COUPLE DE SERRAGE (en N.m)
|
|
| Vis de fixation du rail de ceinture | 21 |
DEPOSE
| IMPORTANT : Pour un véhicule équipé d'airbags latéraux arrière, avant de commencer la dépose de la garniture, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre 88C). |
Déposer :
- les sièges avant (voir chapitre 75A-A) (respecter les consignes de sécurité),
- la console centrale (voir chapitre 57A-A),
- la commande de frein de stationnement (voir chapitre 37A),
- l'assise arrière (voir chapitre 76A-C).

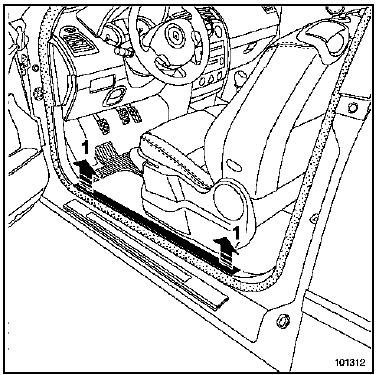

Déclipper la garniture de bas de marche avant (1).
Dégager la joue latérale de planche de bord.

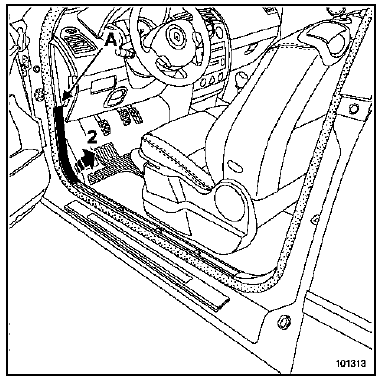

Déclipper :
- l'agrafe (A),
- la garniture (2).

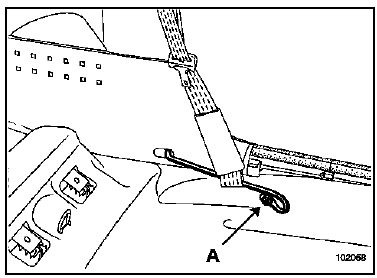

Déposer la vis (A).

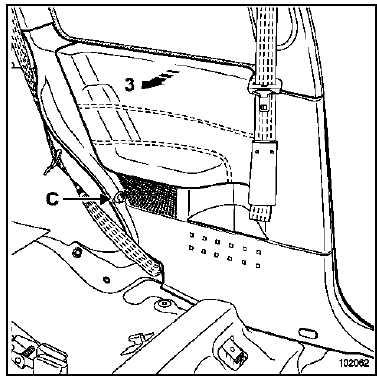

Déposer la vis (C).
Dégager la garniture (3).

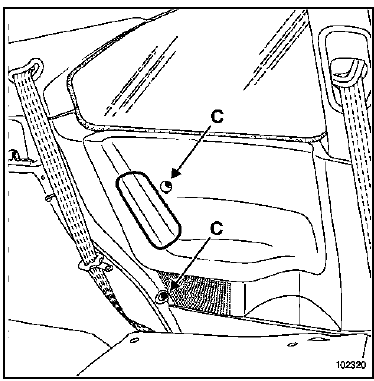

Pour un véhicule équipé d'airbags latéraux arrière : Déposer les deux vis (C).

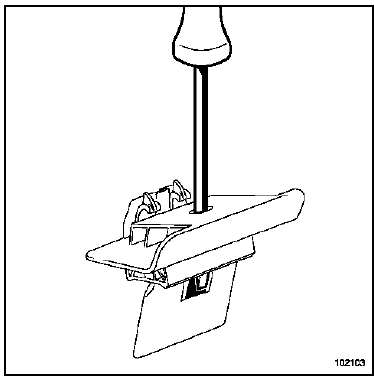

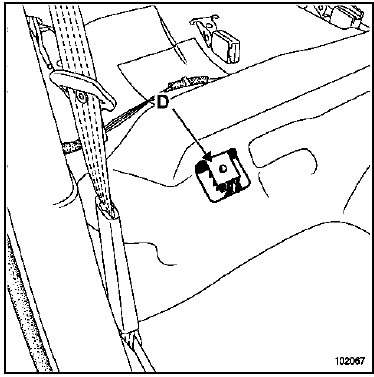

Insérer un tournevis dans l'orifice (D).
En exerçant une pression sur le tournevis, dégager l'agrafe.
Déposer la moquette.
REPOSE
Procéder dans le sens inverse de la dépose.
Serrer au couple les vis de fixation des rails de ceinture (21 N.m).
