COUPLE DE SERRAGE (en N.m)
|
|
vis (C) | 8 |
vis (F) | 2 |
vis (H) | 21 |
vis (J) | 21 |
DEPOSE
Déposer la tablette.

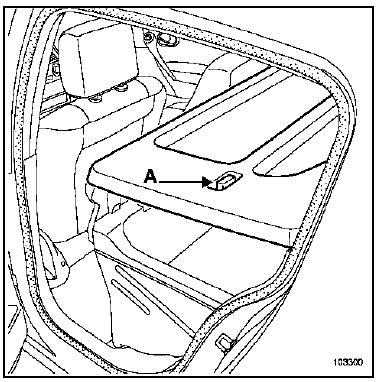

Déverrouiller les deux loquets (A).
Déposer la tablette centrale.

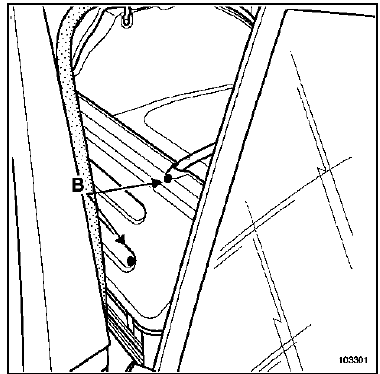

Déposer :

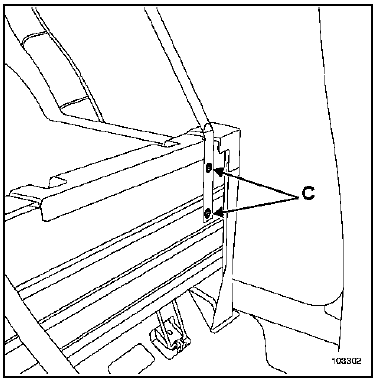

Déposer les vis (C).

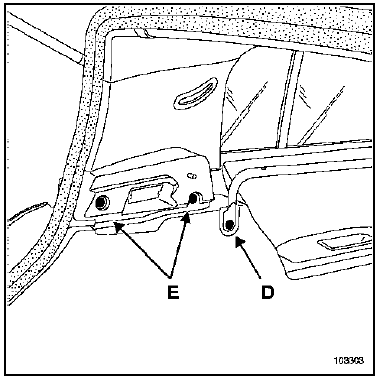

Desserrer la vis (D) sans la déposer.
Dégager les arceaux latéraux.
Déposer les vis (E).
Dégager partiellement la tablette.
Débrancher l'éclaireur de coffre.
Déposer la tablette.

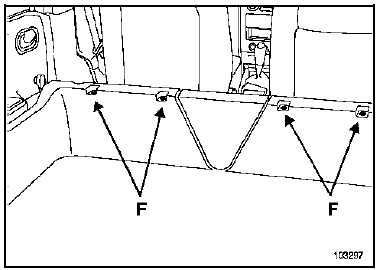

Déposer les vis (F).
Soulever légèrement le bac.

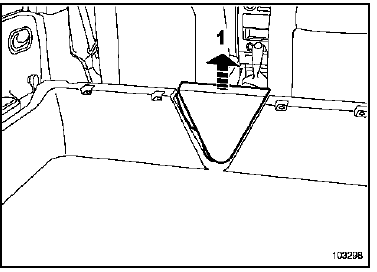

Dégager la partie triangulaire (1).

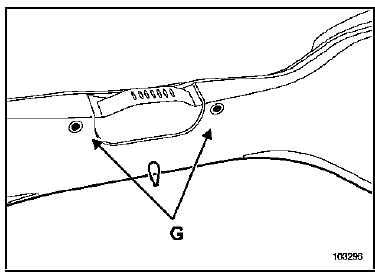

Déposer :

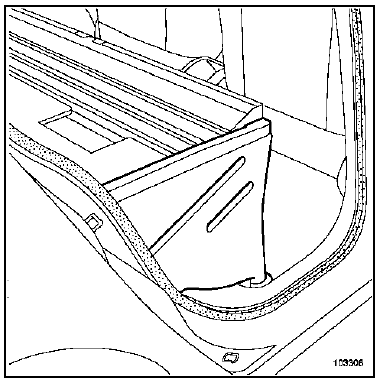

Dégager le bac par la porte de coffre en le pliant légèrement.
Dégager les deux garnitures latérales.
Déposer l'insonorisant.

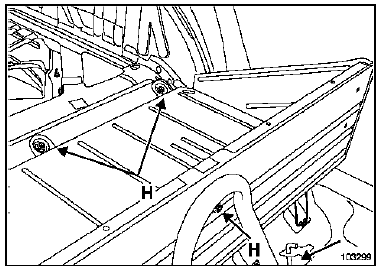

Déposer les vis (H).
Déclipper le plancher des agrafes de fixation de banquette.
Déposer le plancher tôle. Cette intervention nécessite deux opérateurs.

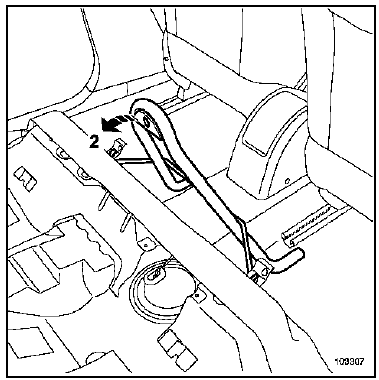

Dégager la béquille d'arrêt de charge (2).

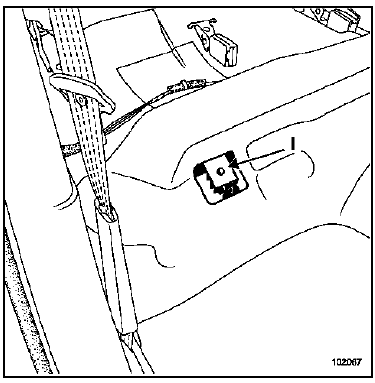

Insérer un tournevis dans l'orifice (I).

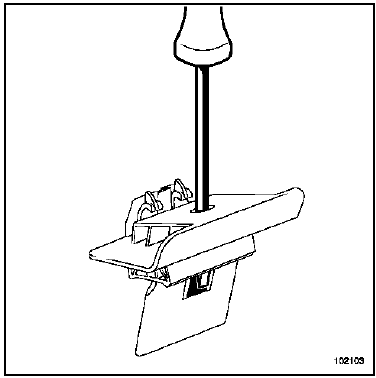

Dégager l'agrafe en exerçant une pression sur le tournevis.
Ecarter légèrement la moquette.

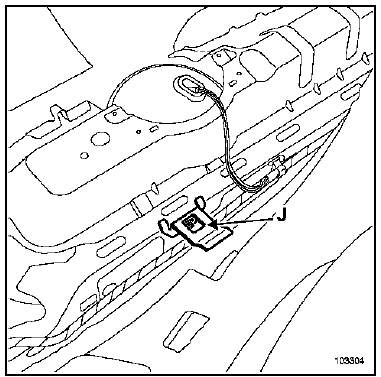

Déposer les pattes d'arrêt de charge (J).
REPOSE
Serrer les fixations au couple.
Procéder dans le sens inverse de la dépose.
