Revue technique Renault Megane: Affectation des voies

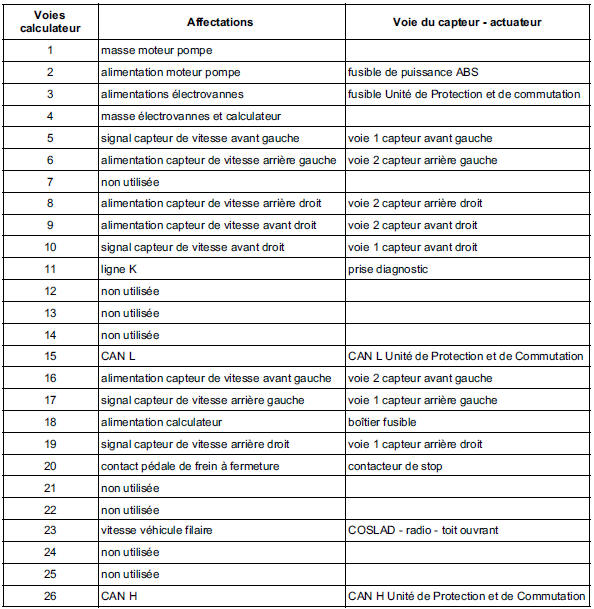

Affectation des voies du calculateur d'ABS

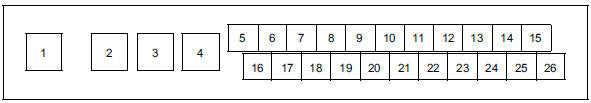

Affectation des voies du connecteur du calculateur d'ABS
