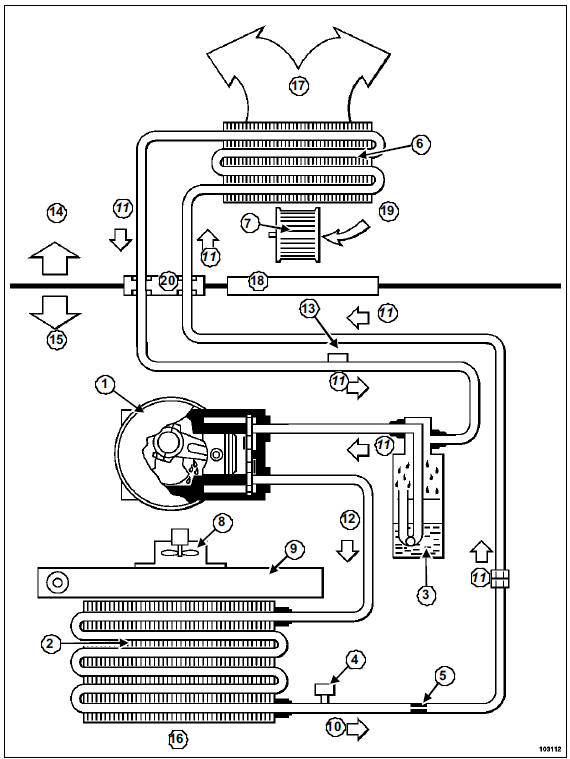

Revue technique Renault Megane: Désignation des pièces

  1. Compresseur
  2. Condenseur
  3. Bouteille déshydratante
  4. Capteur de pression
  5. Détendeur à orifice calibré
  6. Evaporateur
  7. Motoventilateur d'habitacle
  8. Motoventilateur de refroidissement
  9. Radiateur moteur
  10.  Liquide haute pression
  11. Vapeur basse pression
  12. Vapeur haute pression
  13. Valve de remplissage
  14. Habitacle
  15. Compartiment moteur
  16. Air extérieur
  17. Vers boîtier de mixage d'air
  18. Tablier d'auvent
  19.  Air extérieur ou recyclé
  20. Bride des tuyaux sur le tablier d'auvent
    Entretien
    Tous les ans, il est recommandé :  de nettoyer et souffler le condenseur et le radiateur de refroidissement du moteur,  de s'assurer que l'évacuation d'eau de condensat ...
