Revue technique Renault Megane: Tapis (version 5 portes)
DEPOSE

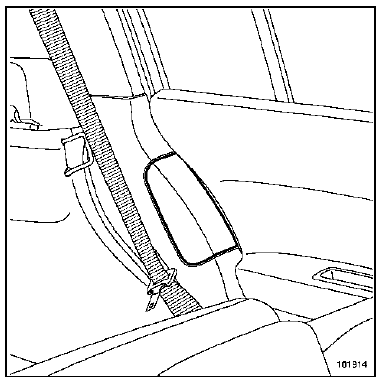

| IMPORTANT : Pour un véhicule équipé d'airbags latéraux arrière (voir illustration ci-dessous), avant de commencer la dépose de la garniture, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre 88C). |
Déposer :
- les sièges avant (voir chapitre 75A-A) (respecter les consignes de sécurité),
- la console centrale (voir chapitre 57A-A),
- la commande de frein de stationnement (voir chapitre 37A),
- l'assise arrière (voir chapitre 76A-C).

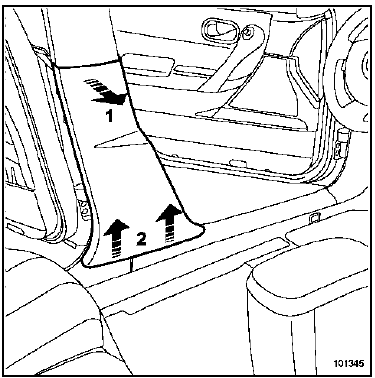

Déclipper la garniture (1).
Dégager la garniture (2).
Dégager la joue latérale de planche de bord.

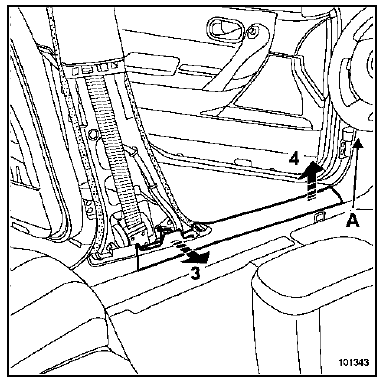

Déclipper :
- l'agrafe (A),
- la garniture (3) et (4).

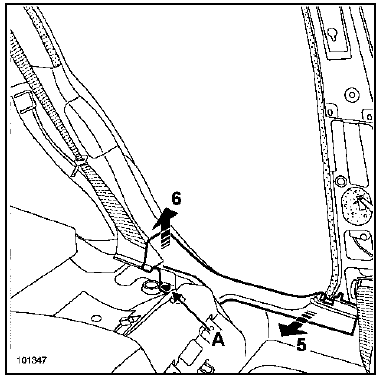

Déposer l'agrafe (A) à l'aide d'une pince à dégrafer.
Dégager la garniture (5) et (6).

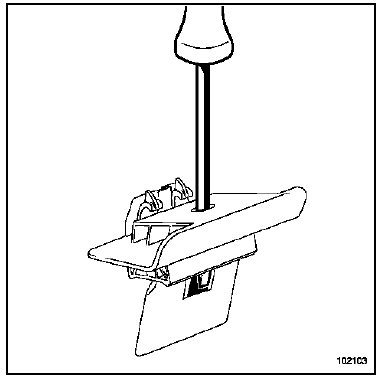

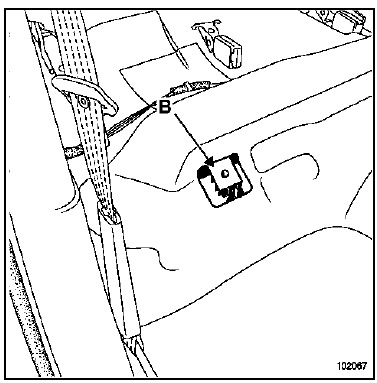

Insérer un tournevis dans l'orifice (B).
En exerçant une pression sur le tournevis, dégager l'agrafe.
Déposer la moquette.
REPOSE
Procéder dans le sens inverse de la dépose.
Tapis de coffre
DEPOSE
Rabattre les dossiers de la banquette.
Déclipper les agrafes (A) à l'aide d'une pince à
dégrafer.
Déposer le tapis de coffre.
REPOSE
Véri ...
