Revue technique Renault Megane: Maître-cylindre

Couples de serragem

vis de fixation du réservoir du maître-cylindre 0,85 daN.m
écrous de fixation de maître-cylindre 5 daN.m
écrous de tuyau de frein 1,7 daN.m
vis du cache batterie 0,4 daN.m



ATTENTION

Prévoir l'écoulement du liquide de frein, pour éviter toute détérioration des pièces mécaniques et de carrosserie dans la périphérie du système de freinage.

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer les caches du moteur.
  •  Déposer :
  •  batterie,
  •  le bac à batterie,
  • le calculateur d'injection.

K4J

  • Déposer le résonateur d'air.

F9Q

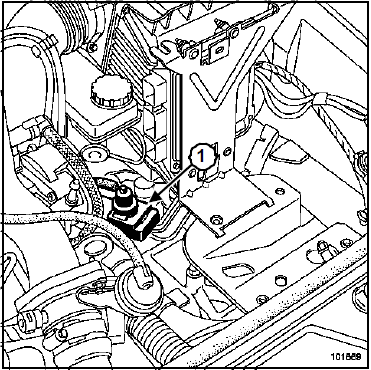

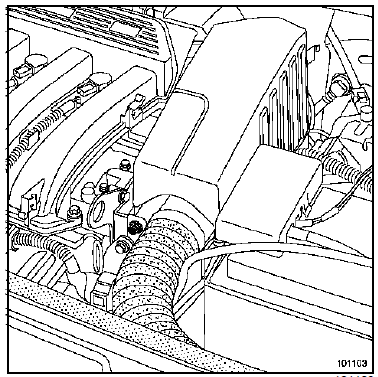

  • Déposer l'électrovanne de régulation du turbo-compresseur (1).
  •  Débrancher le connecteur du débitmètre d'air.

K4J ou K4M ou K9K

  • Déposer :
  •  la roue avant gauche,
  •  le pare-boue.

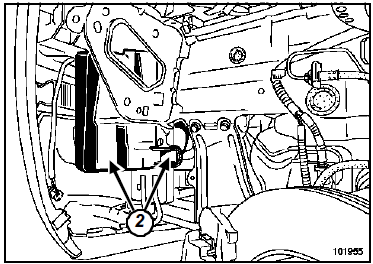

  • Déposer les deux résonateurs d'air (2).

  • Déposer :

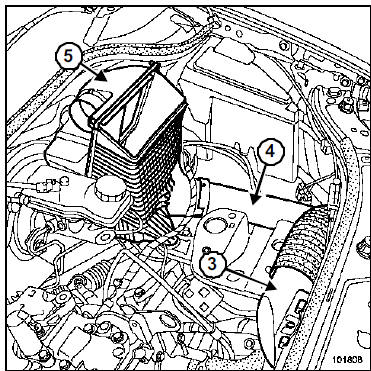

  •  le manchon d'aspiration d'air (3),
  •  le manchon d'air (4),
  •  le manchon d'air après le boîtier d'air,
  •  le boîtier d'air (5).

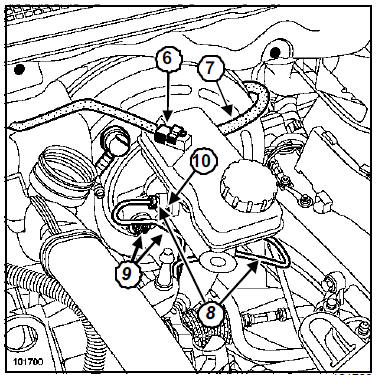

  • Débrancher le connecteur électrique (6) sur le réservoir du maître-cylindre.
  •  Vidanger le réservoir du maître-cylindre à l'aide d'une seringue.
  •  Déposer :
  •  le tuyau de l'émetteur d'embrayage (7),
  •  les tuyaux de frein (8) sur le maître-cylindre,
  •  les écrous de fixation (9) du maître-cylindre sur l'amplificateur,
  •  l'ensemble maître-cylindre et le réservoir du maître- cylindre,
  •  la vis de fixation (10) du réservoir du maître-cylindre sur le maître-cylindre,
  •  le réservoir du maître-cylindre.

REPOSE

ATTENTION

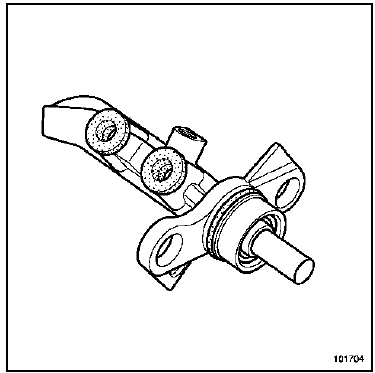

Remplacer impérativement les joints du maîtrecylindre.

  • Encliqueter correctement le réservoir du maître-cylindre sur le maître-cylindre.
  •  Reposer la vis de fixation du réservoir du maître-cylindre sur le maître-cylindre.
  •  Serrer au couple la vis de fixation du réservoir du maître-cylindre (0,85 daN.m).

  • Mettre en place le maître-cylindre en alignement avec l'amplificateur de freinage pour que la tige de poussée rentre dans le logement du maître-cylindre.
ATTENTION

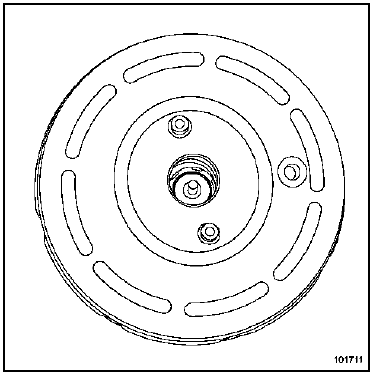

Veiller lors de la repose du maître cylindre au centrage de la coupelle dans l'amplificateur de freinage.

  • Reposer les écrous de fixation du maître-cylindre sur l'amplificateur de freinage.
  •  Serrer au couple les écrous de fixation de maîtrecylindre (5 daN.m) sur l'amplificateur.
  •  Procéder dans le sens inverse de la dépose.
  •  Serrer au couple les écrous de tuyau de frein (1,7 daN.m) sur le maître-cylindre.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Batterie).

  • Serrer au couple les vis du cache batterie (0,4 daN.m).
  •  Effectuer une purge du circuit de freinage (Chapitre Généralités, Purge du circuit de freinage, page 30A- 5).
