Revue technique Renault Megane: Clapet de retenue d'amplificateur de freinage

Revue technique Renault Megane / Châssis / Commandes d'éléments mécaniques / Clapet de retenue d'amplificateur de freinage

F4R ou K4J

DÉPOSE

  •  Déposer les caches moteur.

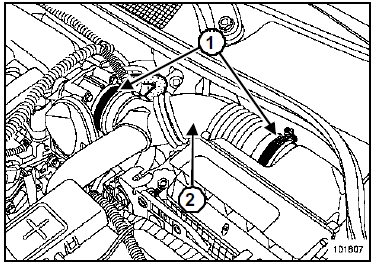

  • Desserer les colliers (1) du conduit d'air.
  •  Déposer le conduit d'air (2).

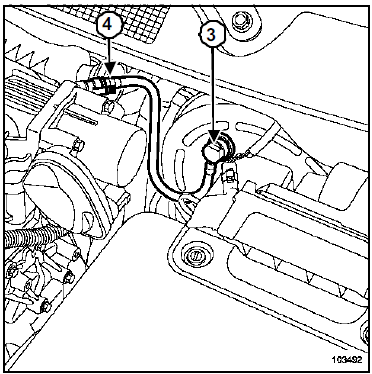

  • Débrancher le tube de dépression côté amplificateur de freinage (3).
  •  Tirer en tournant le clapet de retenue pour le dégager de la rondelle d'étanchéité en caoutchouc.
Nota : Ne pas endommager le tube de dépression sur le répartiteur d'air. Sa détérioration entraîne le remplacement du répartiteur d'air.
  • Débrancher le tube de dépression côté répartiteur d'admission (4).

REPOSE

  •  Vérifier l'état de la rondelle d'étanchéité et du clapet de retenue.
  •  Remplacer les pièces défectueuses.
  •  Procéder dans le sens inverse de la dépose.

F9Q ou K9K

DÉPOSE

  •  Déposer les caches moteur.
  •  Déposer le conduit d'air de boîtier d'air.

K9K

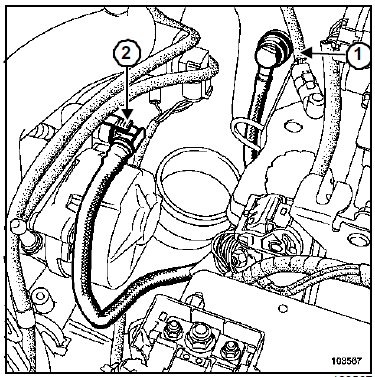

  • Débrancher le tube de dépression côté amplificateur de freinage (1).
  •  Tirer en tournant le clapet de retenue pour le dégager de la rondelle d'étanchéité en caoutchouc.
  •  Débrancher le tube de dépression côté pompe à vide (2).

F9Q

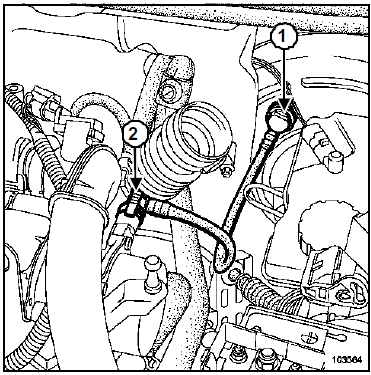

  • Débrancher le tube de dépression côté amplificateur de freinage (1).
  •  Tirer en tournant le clapet de retenue pour le dégager de la rondelle d'étanchéité en caoutchouc.
  •  Débrancher le tube de dépression côté pompe à vide (2).

REPOSE

  •  Vérifier l'état :
  •  de la rondelle d'étanchéité,
  •  du clapet de retenue.
  •  Remplacer les pièces défectueuses.
  •  Procéder dans le sens inverse de la dépose.
    Amplificateur de freinage
    F4R ou K4J ou K4M ou K9K Couples de serragem vis de fixation de l'amplificateur de freinage 2,1 daN.m vis du cache batterie 0,4 daN.m   No ...

    Pompe à vide
    K9K Couples de serragem vis de fixation de la pompe à vide 2,1 daN.m DÉPOSE  Déposer les caches moteur. Déposer : ...
