Revue technique Renault Megane: Navigation "haut de gamme" : Branchements du calculateur

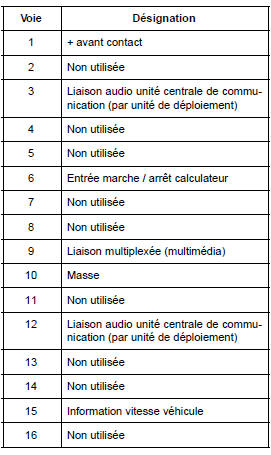

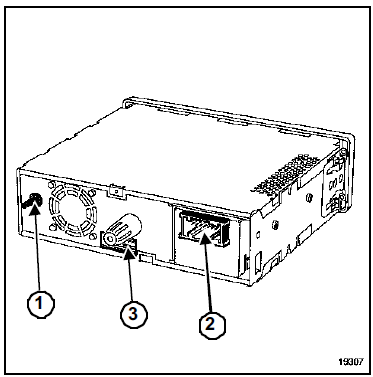

Connecteur 18 voies (2) vers véhicule

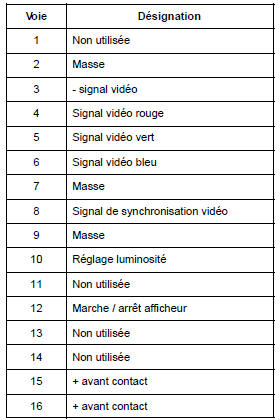

Connecteur 16 voies (3) vers écran
(1) : Connexion antenne GPS
