Revue technique Renault Megane: Garniture de custode (version 3 portes)

COUPLE DE SERRAGE (en N.m)

Vis de fixation inférieure de ceinture arrière et du rail 21

DEPOSE

IMPORTANT : Pour un véhicule équipé d'airbags latéraux arrière, avant de commencer la dépose de la garniture d'aile arrière, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre 88C).

Déposer la plage arrière.

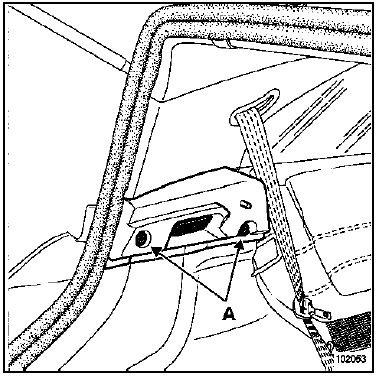

Déposer les vis (A).

Déposer les vis (A).

Dégager partiellement la tablette.

Débrancher le connecteur de l'éclaireur de coffre.

Déclipper la garniture supérieure

Déclipper la garniture supérieure

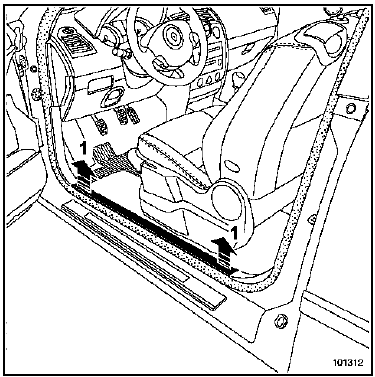

Déclipper la garniture de bas de marche avant (1).

Déclipper la garniture de bas de marche avant (1).

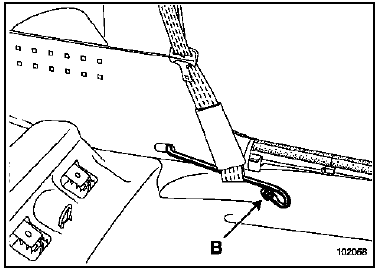

Déposer la vis (B) du rail de ceinture.

Déposer la vis (B) du rail de ceinture.

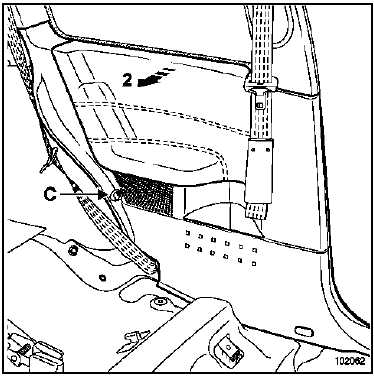

Déposer la vis (C).

Déposer la vis (C).

Déclipper la garniture d'aile arrière (2).

Pour un véhicule équipé d'airbags latéraux arrière :

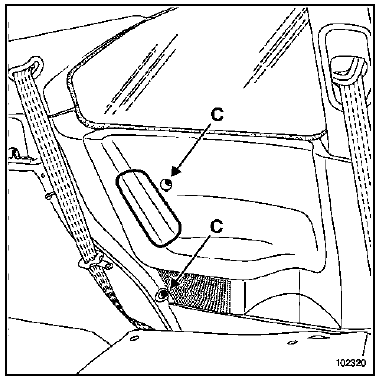

Pour un véhicule équipé d'airbags latéraux arrière : Déposer les deux vis (C).

Dégager la garniture d'aile arrière.

Dégager partiellement le joint d'étanchéité de porte.

Dégager partiellement le joint d'étanchéité de porte.

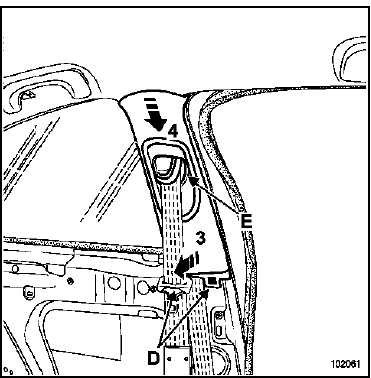

Déclipper les agrafes de maintien inférieures (D).

Dégager :

  •  la garniture (3) et (4),
  •  la sangle de la ceinture par l'orifice (E).

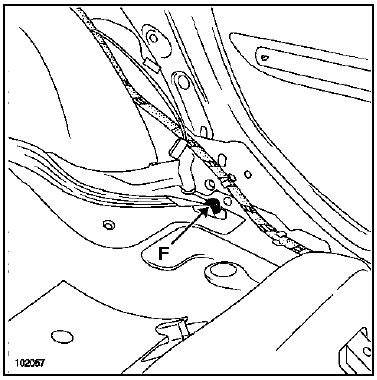

Déposer la fixation inférieure de ceinture (F).

Déposer la fixation inférieure de ceinture (F).

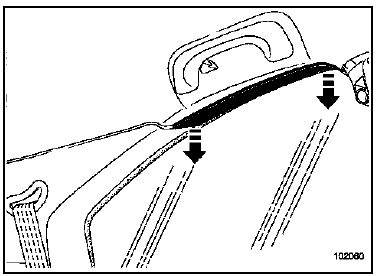

Dégager partiellement le joint d'étanchéité de coffre.

Dégager partiellement le joint d'étanchéité de coffre.

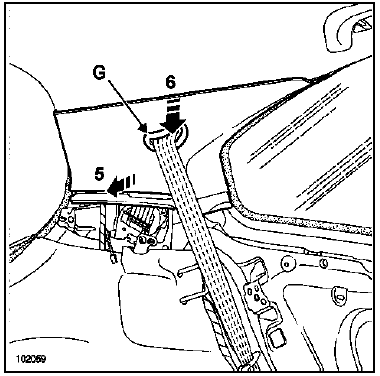

Déclipper la garniture de custode (5).

Dégager :

  •  la garniture (6),
  •  la sangle de ceinture par l'orifice (G).

REPOSE Procéder dans le sens inverse de la dépose.

Serrer au couple les vis de fixation inférieure de ceinture arrière et du rail (21 N.m).
