Revue technique Renault Megane: Pompe à huile
|
Couples de serragem
|
|
| vis de fixation de la pompe à huile | 2,5 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débrancher la batterie (voir Chapitre Equipement électrique).
- Déposer les protections sous moteur.
- Vidanger l'huile moteur.
- Déposer le carter inférieur (Chapitre Ensemble moteur et bas moteur, Carter inférieur, page 10A-13).

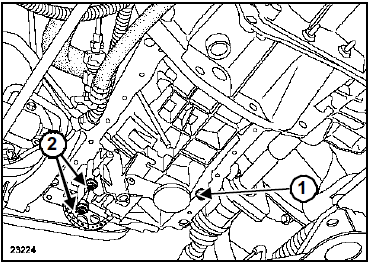

Exemple pour le moteur F9Q
- Déposer :
- la vis (1) et la plaque anti-émulssion,
- les vis (2) de la pompe à huile,
- la pompe à huile
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les vis de fixation de la pompe à huile (2,5 daN.m).
- Reposer le carter inférieur (Chapitre Ensemble moteur et bas moteur, Carter inférieur, page 10A-13)
- Effectuer le remplissage d'huile moteur.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique). |
