Revue technique Renault Megane: Support multifonction
|
Couples de serragem
|
|
| vis de fixation du support multifonction | 4,4 daN.m |
| vis de fixation du support multifonction sur le carter inférieur | 2,1 daN.m |
| vis de fixation du compresseur de conditionnement d'air | 2,5 daN.m |
| vis de fixation du support multifonction | 4,4 daN.m |
| vis de fixation du compresseur de conditionnement d'air | 2,5 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débrancher la batterie (voir Chapitre Equipement électrique).
- Déposer l'alternateur (voir Chapitre Démarrage - Charge).
- Débrancher :
- le connecteur du compresseur de conditionnement d'air,
- le connecteur du pressostat.
- Déposer les fixations du compresseur de conditionnement d'air.
- Attacher le compresseur de conditionnement d'air à la traverse de radiateur.

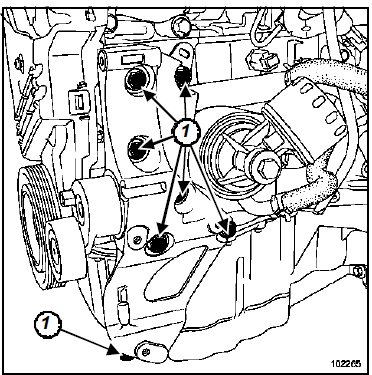

Exemple pour les moteurs K4M, K4J, K9K
- Déposer :
- les fixations (1) du support multifonction,
- le support multifonction.
REPOSE
- Reposer le support multifonction.
K4J ou K4M ou K9K
- Serrer aux couples :
- les vis de fixation du support multifonction (4,4 daN.m),
- la vis de fixation du support multifonction sur le carter inférieur (2,1 daN.m),
- les vis de fixation du compresseur de conditionnement d'air (2,5 daN.m).
F4R ou F9Q
- Serrer aux couples :
- les vis de fixation du support multifonction (4,4 daN.m),
- les vis de fixation du compresseur de conditionnement d'air (2,5 daN.m).
- Reposer l'alternateur (voir Chapitre Démarrage - Charge).
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique). |
Carter inférieur
Couples de serragem
vis de fixation du carter
inférieur (moteur K4J,
K4M, K9K)
1,4 daN.m
vis de fixation du carter
inférieur (moteur F9Q,
...
Pompe à huile
Couples de serragem
vis de fixation de la
pompe à huile
2,5 daN.m
DÉPOSE
