Revue technique Renault Megane: Carter inférieur
|
Couples de serragem
|
|
| vis de fixation du carter inférieur (moteur K4J, K4M, K9K) | 1,4 daN.m |
| vis de fixation du carter inférieur (moteur F9Q, F4R) | 1,4 daN.m |
| vis de fixation avant de la traverse de radiateur | 10,5 daN.m |
| vis de fixation arrière de la traverse de radiateur | 2,1 daN.m |
| biellette de reprise de couple sur le berceau | 10,5 daN.m |
| biellette de reprise de couple sur le moteur (K4J, K4M, K9K) | 10,5 daN.m |
| biellette de reprise de couple sur le moteur (F4R, F9Q) | 18 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débrancher la batterie (Chapitre Equipement électrique).
- Déposer le protecteur sous moteur.
- Vidanger l'huile moteur.
- Déposer :
- les caches du moteur,
- la jauge à huile,
- les roues avant,
- les pare-boue,
- Déposer :

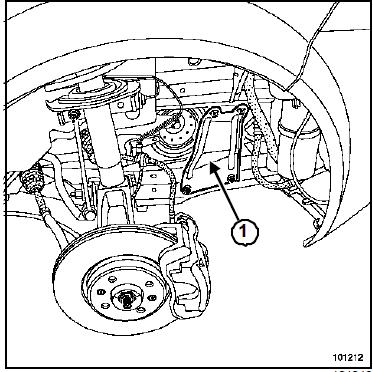

- les fixations des renforts latéraux gauche et droit,
- les renforts latéraux gauche et droit (1).
- Attacher l'ensemble de refroidissement à la traverse supérieure.

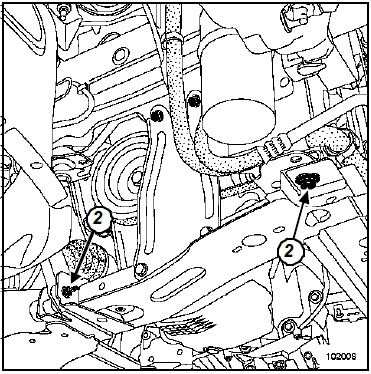

- Déposer les fixations (2) de la traverse inféreure de radiateur.
K4J ou K4M ou K9K
- Déposer :
- les fixations de la bride de la transmission droite sur le palier relais,
- les fixations du palier relais sur le carter inférieur,
- la béquille du catalyseur,
- la fixation du carter inférieur sur le support multifonction,
- la fixation du carter inférieur,
- le carter inférieur.
F4R ou F9Q
- Déposer :
- la biellette de reprise de couple,
- les fixations du carter inférieur,
- le carter inférieur.
| Nota : Les plans de joint doivent être propres, sec et non gras (éviter les traces de doigts). |
REPOSE
K4J ou K4M ou K9K
| ATTENTION Un surplus de produit d'étanchéité à l'application peut provoquer un débordement de ce produit lors du serrage des pièces. Le mélange du produit avec le fluide peut provoquer une dégradation de certains éléments (moteur, radiateur). |

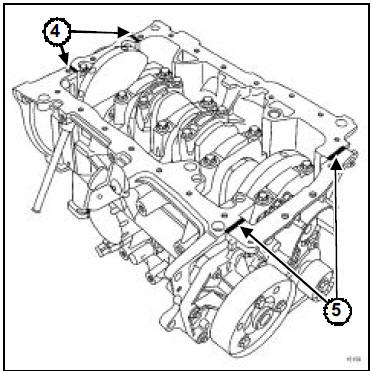

- Appliquer quatre cordons de silicone 12F008 de référence 7711219706 en (4) d'un diamètre de 5 mm.
- Appliquer deux points de silicone 12F008 de référence 7711219706 en (5) d'un diamètre de 7 mm à l'intersection de la plaque de fermeture du vilebrequin et du carter-cylindres.
- Vérifier lors de la repose du carter inférieur, que :

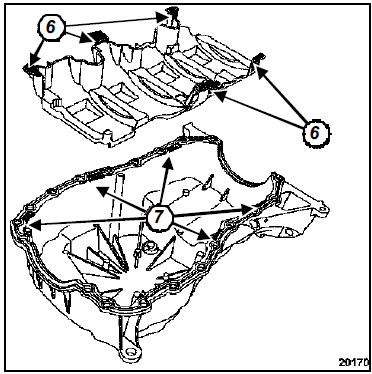

- les languettes (6) de la plaque anti-émulsion soient bien positionnées dans les encoches (7),
- le carter-cylindres et le carter inférieur côté volant moteur soient alignés pour éviter une déformation du carter d'embrayage.
- Reposer :
- la tôle anti-émulsion sur le carter cylindres,
- le carter inférieur :

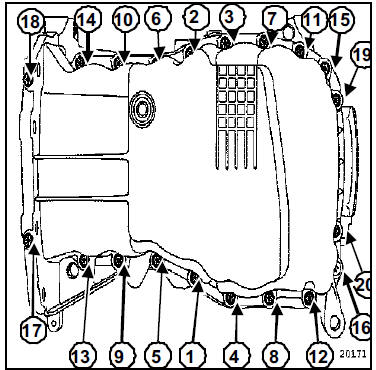

- presserrer au couple les vis de fixation du carter inférieur (0,8 daN.m) dans l'ordre de (20) à (14),
- serrer aux couple les vis de fixation du carter inférieur (moteur K4J, K4M, K9K) (1,4 daN.m) dans l'ordre (20) à (14),
- presserrer au couple les vis de fixation du carter inférieur (0,8 daN.m) dans l'ordre (9) à (15),
- serrer au couple les vis de fixation du carter inférieur (1,4 daN.m) dans l'ordre (9) à (15),
F4R ou F9Q
| ATTENTION Un sur plus de produit d'étanchéité à l'application peut provoquer un débordement de ce produit lors du serrage des pièces. Le mélange du produit avec le fluide peut provoquer une dégradation de certains éléments (moteur, radiateur). |

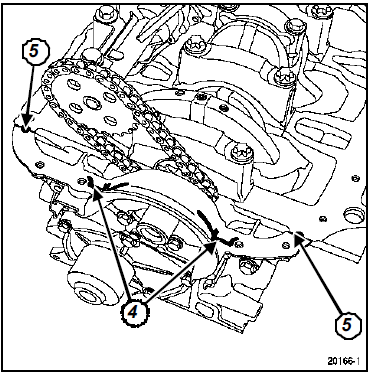

- Mettre un cordon de silicone RHODORSEAL 5661 :

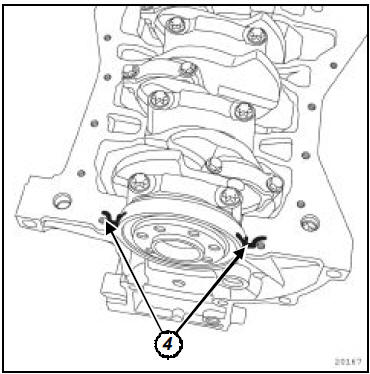

- en (4), de chaque côté du palier N 1,
- en (5), à l'intersection de la plaque de fermeture du vilebrequin et du carter-cylindres.
- Reposer le carter inférieur avec un joint neuf.

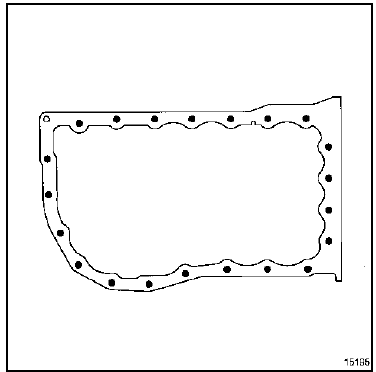

- Presserrer dans l'ordre et au couple les vis de fixation du carter inférieur (0,5 daN.m).
- Serrer dans l'ordre et au couple les vis de fixation du carter inférieur (moteur F9Q, F4R) (1,4 daN.m).
F4R ou F9Q ou K4J ou K4M ou K9K
- Serrer aux couples :
- les vis de fixation avant de la traverse de radiateur (10,5 daN.m),
- les vis de fixation arrière de la traverse de radiateur (2,1 daN.m),
- la biellette de reprise de couple sur le berceau (10,5 daN.m),
- la biellette de reprise de couple sur le moteur (K4J, K4M, K9K) (10,5 daN.m),
- la biellette de reprise de couple sur le moteur (F4R, F9Q) (18 daN.m).
- Procéder dans le sens inverse de la dépose.
- Effectuer le remplissage d'huile moteur.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique). |
