I - PIÈCES À REMPLACER SYSTÉMATIQUEMENT
Remplaçer lorsqu'ils ont été déposés :
II - GRILLES DE VITESSES

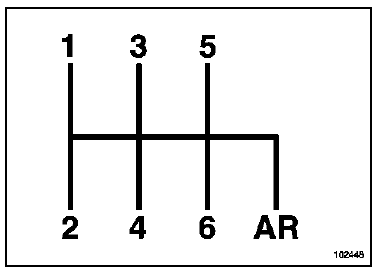

ND0

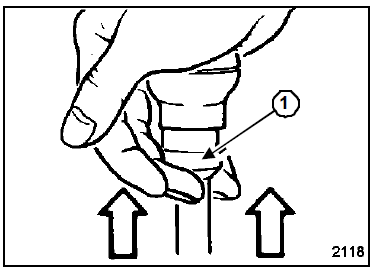

Pour passer la marche arrière, soulever la gâchette (1) et manoeuvrer le levier.

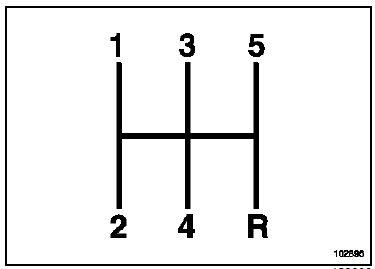

JH3 ou JR5
Pour passer la marche arrière, revenir au point mort et passer la marche arrière comme une autre vitesse.
JH3 ou JR5
ND0

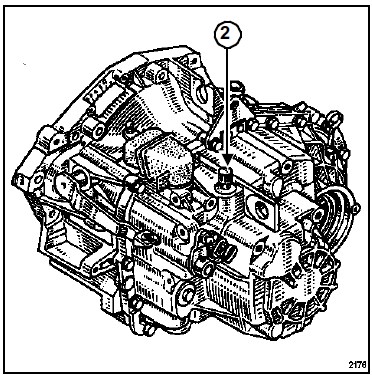

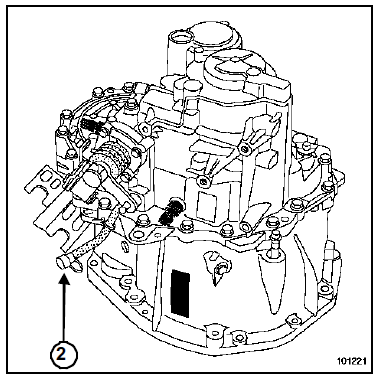

ATTENTION Il est interdit de démonter la valve de reniflard pour effectuer le remplissage d'huile (2). |
Identification
K4J - K4M
Mécanisme
Disque
Diamètre extérieur du disque : 200 mm
Epaisseur du disque : 6,9 mm
Nombre de cannelures : 26
Couleur de ressorts (1) et (2) : Gris
K9K
Mécanisme
Disque
Diamètre extérieur du disque : 215 mm
Epaisseur du d ...
Traitement des modes commande
EFFACEMENTS
RZ001 : Mémoire défaut.
Cette commande permet l'effacement des défauts mémorisés par le calculateur.
ACTIVATION
AC003 : Electrovannes roue avant gauche.
AC004 : Electrovannes roue avant droite.
AC005 : Electrovannes roue arrière gauch ...
Avertisseur
Avertisseur sonore : Branchement
I - DESCRIPTION
L'avertisseur sonore est placé derrière le bouclier avant
(Chapitre Projecteurs avant).
L'avertisseur est piloté par une commande (1) sur le
volant de direction.
II - BRANCHEMENT
...
