Le remplacement de cette pièce est une opération complémentaire au renfort et côté d'auvent et associé au support moteur, uniquement pour le côté droit ou au remplacement partiel du longeron avant pour un choc avant.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

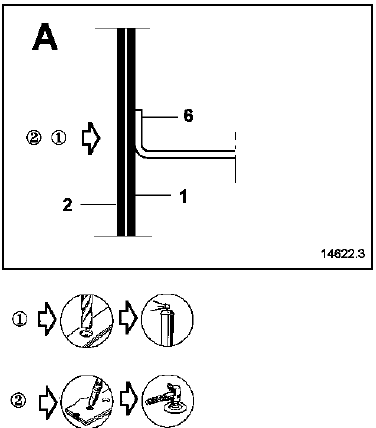

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
Pour cette opération, l'utilisation du banc de redressage est indispensable.

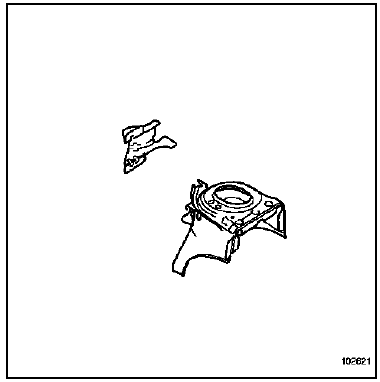

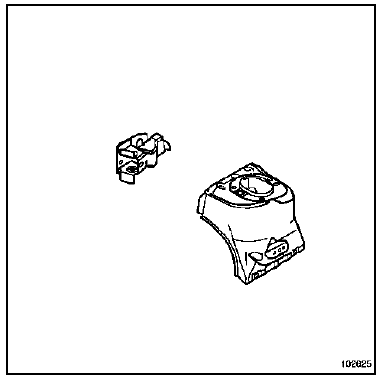

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Rehausse coupelle avant
Coupelle amortisseur avant
Renfort liaison support moteur rehausse
Renfort coupelle avant
Ecrous sertis M6
Support fixation filtre air (uniquement à droite)
Côté gauche

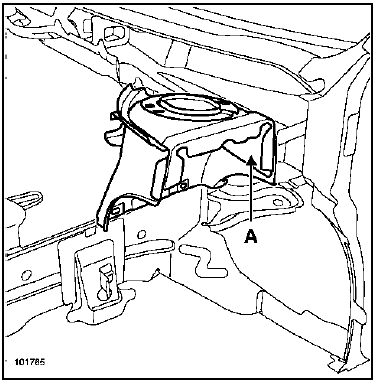

Côté droit
PIECES CONCERNEES (épaisseur en mm) :
PIECE EN POSITION
Nota : Ne pas prendre en compte la cloison de chauffage dans l'opération de soudage. |

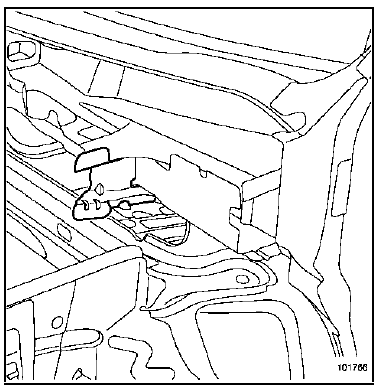

Nota : II n'est pas nécessaire de dégrafer l'équerre latérale gauche de traverse inférieure de baie lors du remplacement du passage de roue avant. |
Traverse inférieure de baie
Le remplacement de cette pièce est complémentaire
au remplacement de la fermeture de la traverse
inférieure de baie.
Les informations concernant les pièces
complémentaires seront traitées dans leurs chapitres
respectifs (voir sommaire).
