Revue technique Renault Megane: Navigation "haut de gamme" : Calculateur

Outillage spécialisé indispensable

Ms. 1373 Outil de dépose autoradio Philips

Le calculateur est placé dans le coffre à bagages, derrière le cache.

DÉPOSE

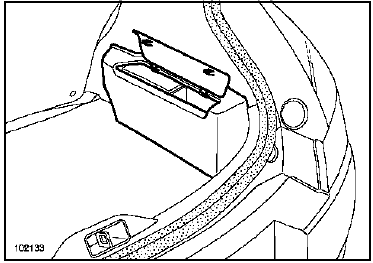

  • Déposer le cache agrafé sur la moquette.

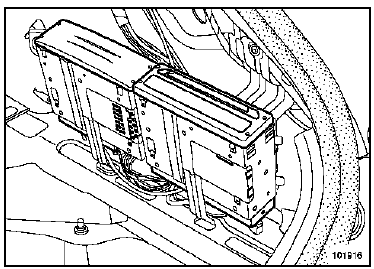

  • Déposer le calculateur à l'aide des outils de dépose d'autoradio (Ms. 1373).
  •  Débrancher les connecteurs.
  •  Déposer l'ensemble.
ATTENTION

Le câble d'antenne GPS est très fragile, ne pas le couder ni le pincer.

REPOSE

  •  Insérer les guides dans leur logement.
  •  Brancher les connecteurs.
  •  Positionner le calculateur dans son support.
  •  Procéder à l'initialisation du système (Chapitre Système télématique embarqué, Navigation "haut de gamme" : Initialisation, page 83C-34).
