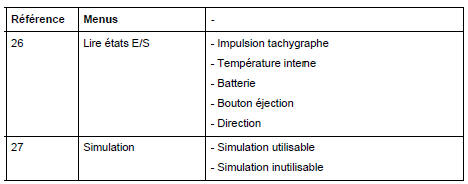

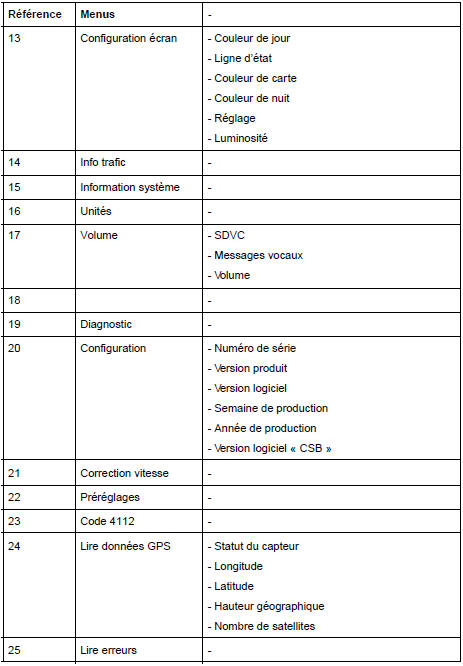

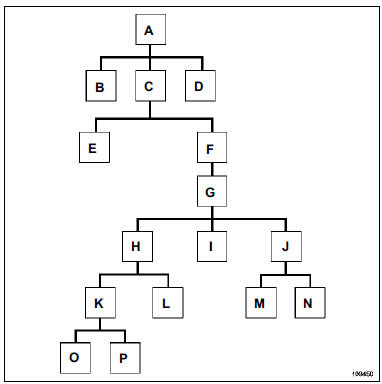

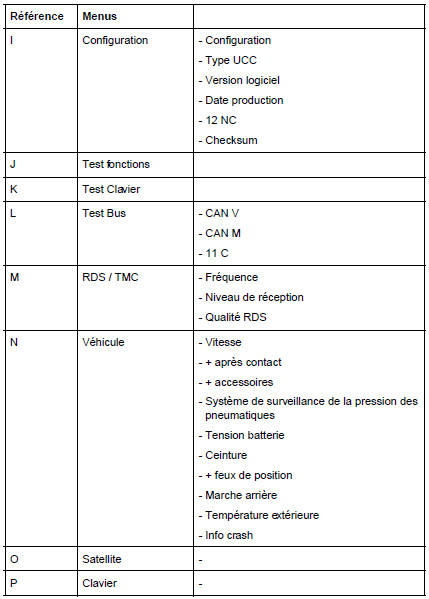

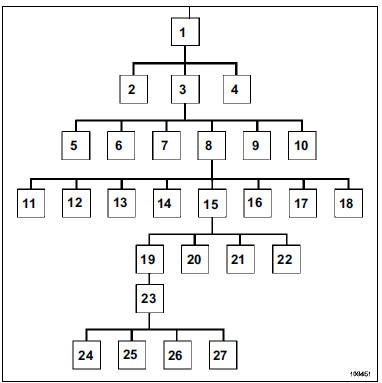

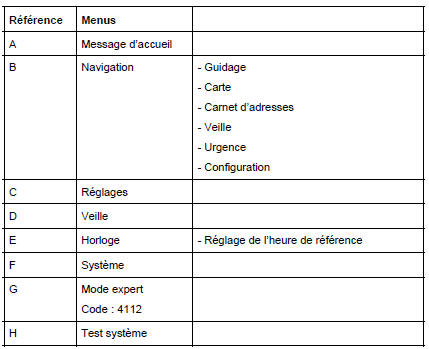

Navigation "haut de gamme" :
Localisation
AntenneNavigation : Ecran
L'écran et l'unité centrale de déploiement forment une
seule pièce.
DÉPOSE
Dégrafer la partie supérieure (1) de la planche de
bord.
Débrancher le capteur d'ensoleillement (2).
Déposer les quatre vis (3).
...
Navigation "haut de gamme" :
Branchements du calculateur
Connecteur 18 voies (2) vers véhicule
Connecteur 16 voies (3) vers écran
(1) : Connexion antenne GPS ...
Affrectation des voies
AFFECTATION DES VOIES
Calculateur Direction Assistée Electronique (connecteur 8 voies noir) :
Le calculateur est indissociable de l'ensemble colonne de direction
Voie 1 Non connecté
Voie 2 Non connecté
Voie 3 Non connecté
Voie 4 Signal CAN L1 (vers tableau de bord)
...
