F4R ou K4J ou K4M

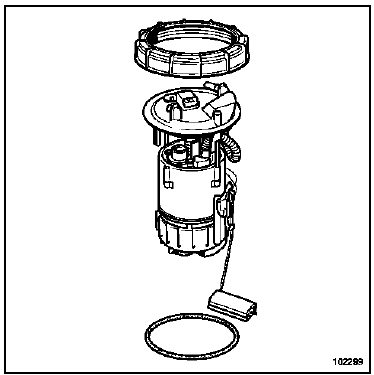

Le filtre à essence est situé dans le réservoir, il est intégré à l'ensemble " pompe - jauge " et n'est pas démontable.
ATTENTION Remplacer impérativement l'ensemble " pompe - jauge " si un des composants de l'ensemble est défaillant. |
L'efficacité du filtre est prévue pour une longue durée.
Le contrôle de la pression d'alimentation et du débit de la pompe permet de diagnostiquer l'ensemble " pompe - jauge ".
Pot de détente
F4R ou K4J ou K4M
Couples de serrage
vis de support de silentbloc
sur le pot de
détente
0,8 daN.m
vis de support de silentbloc
sur la caisse
2,1 daN.m
DÉPOSE
Mettre le véhicule sur un pont élévateur.
...
Réservoir carburant (remplissage carburant)
Capacité utilisable du réservoir :
59 litres environ.
Véhicule déverrouillé, pour ouvrir le
portillon b, passez le doigt dans la découpe
c.
Le clapet a est intégré au conduit de
remplissage.
Pour le remplissage reportez-vous au ...
Implantation des éléments
K9K
Pompe d'amorçage
Capteur de repérage cylindre
Turbocompresseur
Electrovanne de recirculation
des gaz d'échappement
Injecteur
Capteur de pression et de température
d'air de suralimentation
Calculateur d'injection
Boîtier de filtre &agrav ...
