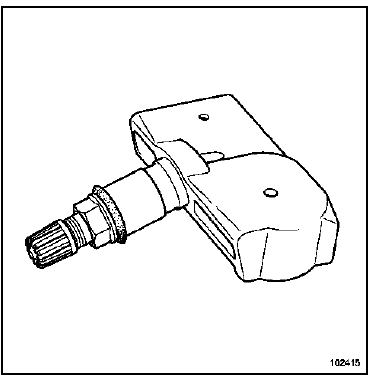

Le capteur de pression est composé :
Nota : Chaque capteur est identifié par un repère de couleur situé autour de la valve :
|
ATTENTION Respecter impérativement le code de couleur pour que le système affiche correctement les informations. Chaque capteur est reconnu par le boîtier électronique grâce à un code unique. |
FONCTIONNEMENT
Les capteurs (alimentés par une pile intégrée) effectuent régulièrement la mesure de la pression interne, de la température et de l'accélération des pneumatiques.
Ils transmettent ces informations et leur code par ondes radiofréquences au récepteur (intégré à l'unité centrale habitacle).
Apprentissage des quatre capteurs dans l'unité centrale habitacle
Nota :
Un second jeu de deux ou quatre capteurs de roue
peut être identifié par l'unité centrale habitacle.
Veiller à respecter les couleurs suivant leurs emplacements. |
En cas de remplacement des valves, effectuer l'apprentissage des capteurs, à l'aide de l'outil de diagnostic ; paramétrer l'indice de vitesse.
En cas de démontage, ne pas intervertir les roues.
Nota : Pour que l'unité centrale habitacle prenne en compte deux ou quatre roues supplémentaires équipées de capteurs, un apprentissage doit être fait au premier montage. Par la suite, le système reconnaît automatiquement le jeu de roues qui est monté sur le véhicule. |
En cas de remplacement de l'unité centrale habitacle :
Aide
Affectation des voies du tableau de bord
Connecteur 30 voies
voie 1 : CAN H Direction Assistée Electrique
voie 2 : Non utilisée
voie 3 : Non utilisée
voie 4 : CAN L Direction Assistée Electrique
voie 5 : Non utilisée
voie 6 : Non utilisée
voie 7 : CA ...
Tableau de commande :
Branchement
TABLEAU DE COMMANDE
TABLEAU DE COMMANDE AUTOMATIQUE
...
Groupe motoventilateur
habitacle
DIRECTION A GAUCHE
Couples de serragem
vis de fixation de la tôle
de renfort de poutre
2,1 daN.m
vis de fixation du plot
élastique
0,2 daN.m
vis de cache batterie
0,4 daN.m
Le groupe motoventilateur habitacle est accessible ...
