Revue technique Renault Megane: Capteur de pression : Réfection
|
Couples de serragem
|
|
| écrou de maintien du capteur du système de surveillance des pneumatiques | 0,8 daN.m |
REMPLACEMENT

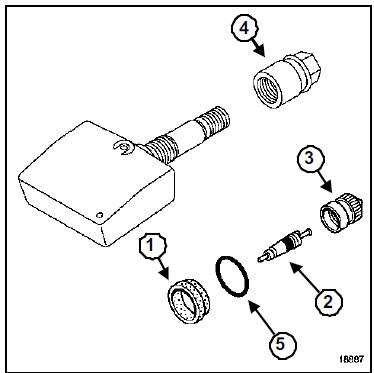

- Remplacer impérativement les pièces suivantes :
- le joint (1),
- le mécanisme (2),
- le bouchon (3).
- Remplacer si nécessaire :
- l'écrou de maintien (4),
- le repère de couleur (5).

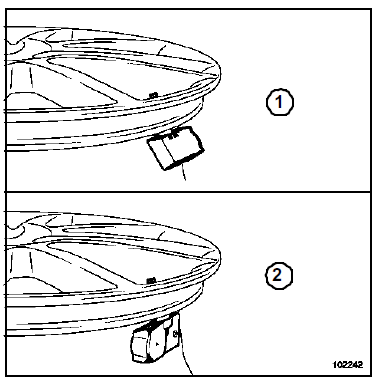

| ATTENTION Veiller au bon positionnement du capteur sur la jante :
|
- Positionner le capteur dans l'orifice de la valve en vérifiant que le joint soit engagé sur toute la périphérie de l'orifice.
- Serrer au couple l'écrou de maintien du capteur du système de surveillance des pneumatiques (0,8 daN.m).
| Nota : Après l'utilisation d'une bombe répare-pneu, nettoyer la valve avant son remontage sur la jante. |
