Revue technique Renault Megane: Pompe jauge-filtre

Outillage spécialisé indispensable

Mot. 1397 Clé universelle de démontage d'écrou de jauge à carburant



IMPORTANT

Lors de cette opération, il est impératif de :

  •  ne pas fumer et ne pas approcher d'objet incandescent près de l'aire de travail,
  •  se protéger des projections d'essence dues à la pression résiduelle régnant dans les canalisations,
  •  protéger les zones sensibles à l'écoulement de carburant.

DÉPOSE

  •  Débrancher la batterie.
  •  Soulever l'assise de banquette arrière.

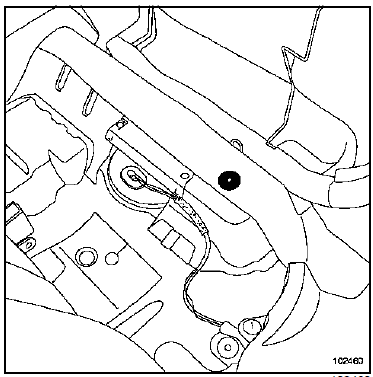

  •  Déposer l'agrafe de fixation de la moquette.
  •  Ecarter la moquette.

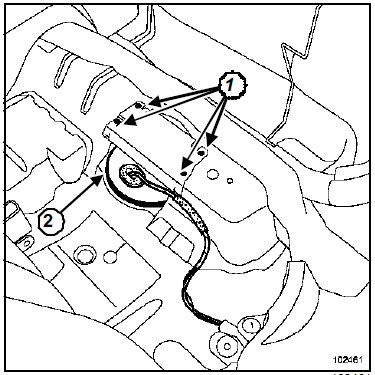

  • Déposer :
  •  les quatre vis (1) de la plaque de fermeture,
  •  la plaque de fermeture,
  •  l'obturateur (2) de la trappe de visite.

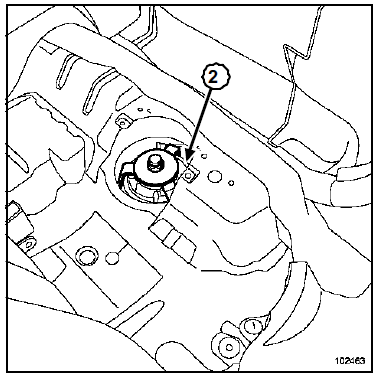

  • Déposer l'écrou de fixation (2) de l'ensemble " pompe - jauge " avec l'outil (Mot. 1397).
  •  Laisser écouler le carburant se trouvant dans la jauge.
  • Retirer l'ensemble " pompe - jauge " en prenant garde au flotteur.
Nota : Si plusieurs heures doivent s'écouler entre la dépose et la repose de l'ensemble " pompe - jauge ", revisser l'écrou sur le réservoir pour éviter toute déformation.

REPOSE

  • Remplacer le joint torique d'étanchéité.

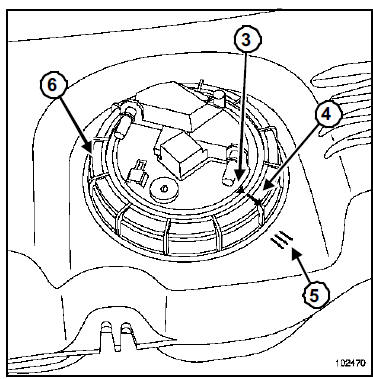

  •  Remettre en place l'ensemble " pompe - jauge " en positionnant le repère (3) de la jauge en regard du repère (5) sur le réservoir.
  •  Positionner l'écrou (6).
  •  Serrer l'écrou (6) jusqu'à ce que l'indexage (4) de l'écrou corresponde avec l'indexage du réservoir et avec l'indexage de l'ensemble " pompe - jauge ".
  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
