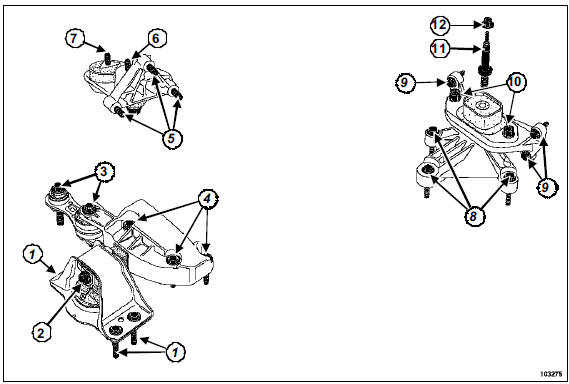

K4J - C84 ou S84, et K4M, et JR5

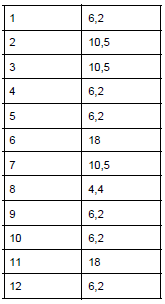

Couples de serrage (en daN.m)

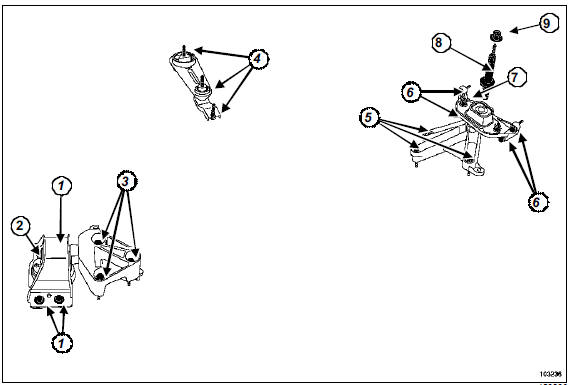

K9K

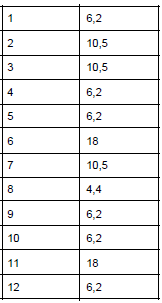

Couples de serrage (en daN.m)

F9Q

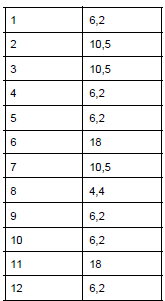

Couple de serrage (en daN.m)

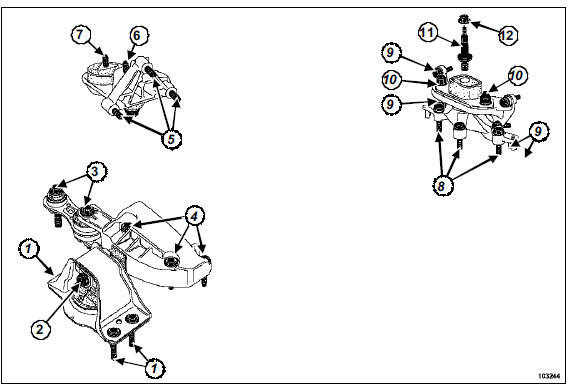

K4M, et DP0

Couples de serrage (en daN.m)

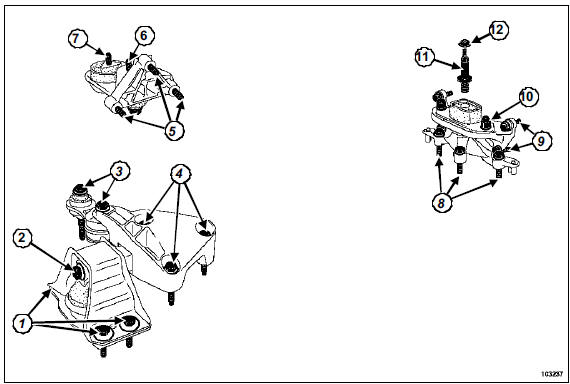

F4R
DP0

Couples de serrage (en daN.m)

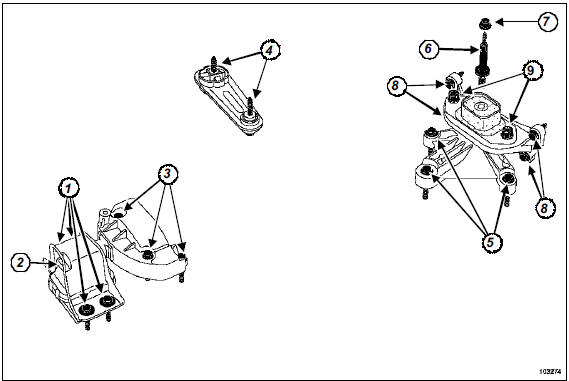

ND0

Couples de serrage (en daN.m)

Filtre à essence
TransmissionContrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec
l'outil de
diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre
indicatif.
Condition d'application : Moteur ...
Cache-bagages
COUPLE DE SERRAGE (en N.m)
vis (C)
8
vis (F)
2
vis (H)
21
vis (J)
21
DEPOSE
Déposer la tablette.
Déverrouiller les deux loquets (A).
Déposer la tablette centrale.
Déposer :
les cl ...
Fermeture arrière de bas de caisse
Le remplacement de cette pièce est associé au renfort
arrière de bas de caisse.
Cette pièce peut être remplacée de façons différentes
suivant les versions.
Version 5 portes
Complète : complémentaire au passage de roue
arri& ...
