Revue technique Renault Megane: Tableau de commande
|
Outillage spécialisé indispensable |
|
| Ms. 1544 | Outil de dépose autoradio- Carminat Becker |
| Ms. 1373 | Outil de dépose autoradio Philips |
| Ms. 1639 | Outil de dépose autoradio - Changeur CD |
| Car. 1597 | Levier de dépose des agrafes de poignée arrière de virage |
|
Couples de serragem
|
|
| vis de fixation de tableau de commande de climatisation | 0,2 daN.m |
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- le vide-poches central (si le véhicule en est équipé),
- Carminat à l'aide de l'outil (Ms. 1544) ou (Ms. 1373) (si le véhicule en est équipé),
- le changeur de disques compacts à l'aide de l'outil (Ms. 1639) (si le véhicule en est équipé),

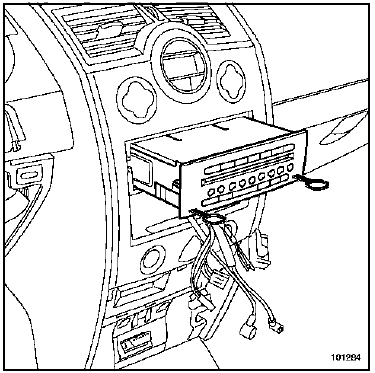

- la radio à l'aide de l'outil (Ms. 1373) (si le véhicule en est équipé).
- Débrancher les connecteurs.
- Déposer :

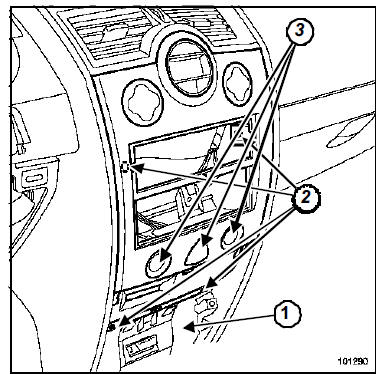

- la façade inférieure centrale en (1),
- les quatre vis (2) de la façade centrale (3).
- Déclipper le support de lecteur de carte avec l'outil (Car. 1597).

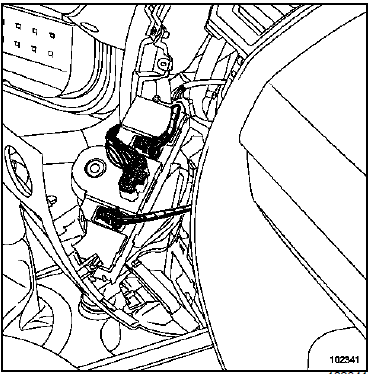

- Débrancher les connecteurs de la façade centrale (3).

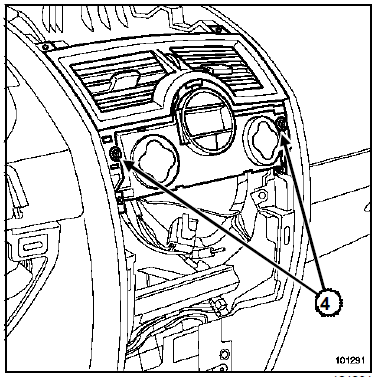

- Déposer les deux vis de fixation (4) du tableau de commande.
- Extraire le tableau de commande de chauffage en l'inclinant vers l'intérieur de la planche de bord.
- Débrancher les connecteurs du tableau de commande.
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer aux couples :
- la vis de fixation de tableau de commande de climatisation (0,2 daN.m),
- les vis du cache batterie (0,4 daN.m).
