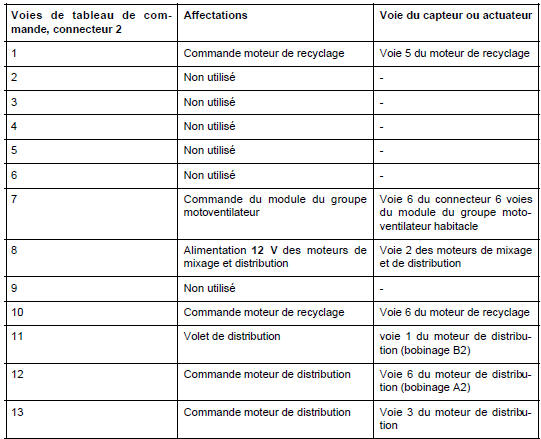

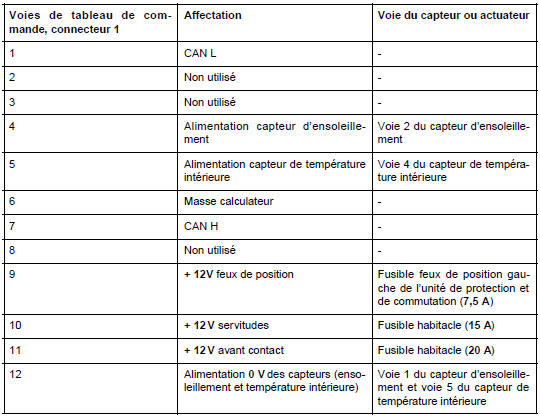

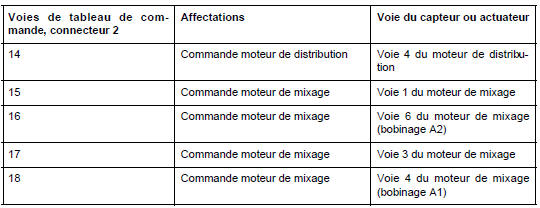

Revue technique Renault Megane: Tableau de commande : Branchement
TABLEAU DE COMMANDE
TABLEAU DE COMMANDE AUTOMATIQUE

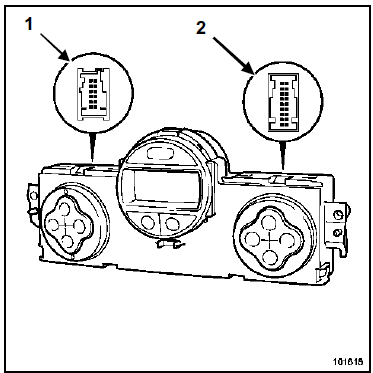

Tableau de commande
