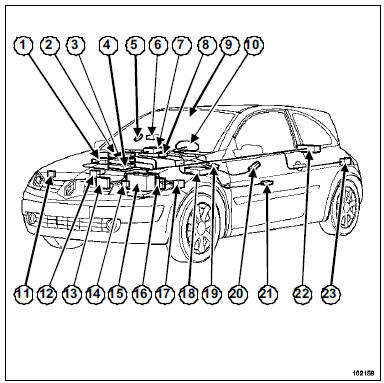

Revue technique Renault Megane: Implantation des calculateurs

  1. Unité centrale de communication
  2. Radio
  3. Climatisation
  4. Repose-badge
  5. Commandes de lève-vitres électriques droits
  6. Capteurs de chocs latéraux droits
  7. Boîtier électronique d'airbag
  8. Verrou électrique de colonne de direction
  9. Détecteur de pluie et de luminosité
  10. Tableau de bord
  11. Calculateur de lampe au xénon côté droit
  12. Antiblocage des roues - Contrôle dynamique de conduite
  13. Calculateur de boîte de vitesses automatique
  14. Calculateur de lampe au xénon côté gauche
  15. Batterie
  16. Calculateur d'injection contrôle moteur
  17. Unité de protection et de commutation
  18. Unité centrale habitacle
  19. Calculateur de direction assistée électrique
  20. Commandes de lève-vitres électriques gauche
  21. Capteur de choc latéral gauche
  22. Antenne d'ouverture " mains libres "
  23.  Changeur de disques compacts
