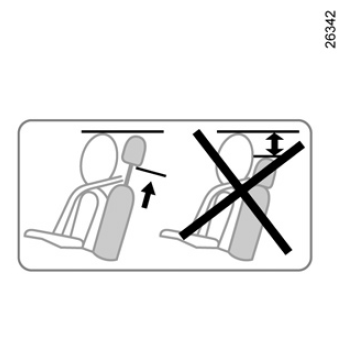

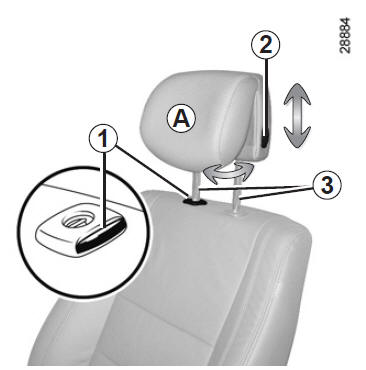

Pour monter l'appui-tête
tirez l'appui-tête vers le haut jusqu'à la hauteur désirée.
Pour descendre l'appui-tête
appuyez sur le bouton 2 et accompagnez l'appui-tête dans sa descente jusqu'à la hauteur désirée.
Pour régler l'inclinaison
suivant véhicule, écartez ou rapprochez la partie a jusqu'au confort désiré.
Pour enlever l'appui-tête
montez l'appui-tête dans sa position la plus haute (inclinez le dossier vers l'arrière si nécessaire). Appuyez sur le bouton 1 et levez l'appui-tête jusqu'à le libérer.
Pour remettre l'appui-tête
sortez les tiges 3 au maximum en tirant dessus. Veillez à leur alignement, leur propreté et, en cas de difficultés, vérifiez que les crans sont vers l'avant.
Introduisez les tiges de l'appui-tête dans les fourreaux (inclinez le dossier vers l'arrière si nécessaire).
Enfoncez l'appui-tête jusqu'à son blocage puis appuyez sur le bouton 1 et enfoncez l'appui-tête au maximum.
Veillez au bon verrouillage de chaque tige 3 sur le dossier du siège en essayant de les monter ou de les descendre.
Les trois crans supérieurs peuvent être manipulés sans appui sur le bouton 2. Cependant, il est préférable d'appuyer sur ce bouton pour descendre l'appui-tête. |
![]() |
Position d'utilisation
Montez ou descendez l'appui-tête tout en le maintenant tiré vers l'avant du véhicule.
Pour l'enlever

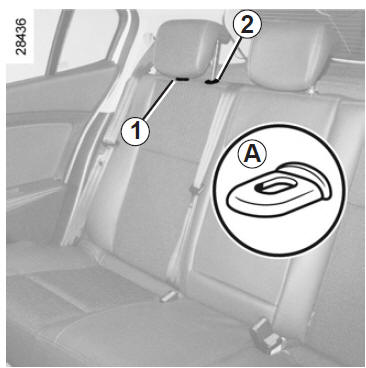

Appuyez sur les languettes A des tiges 1 et 2 simultanément et sortez l'appui-tête.
Nota : pour les versions trois portes, abaissez d'abord le dossier de la banquette (reportez-vous au paragraphe " Fonctionnalité des sièges arrière " en chapitre 3).
Pour le remettre en place
Introduisez les tiges dans les fourreaux et descendez l'appui-tête jusqu'au premier cran.
Position de rangement
Descendez l'appui-tête au maximum puis appuyez sur la languette 2 et abaissez-le complètement.

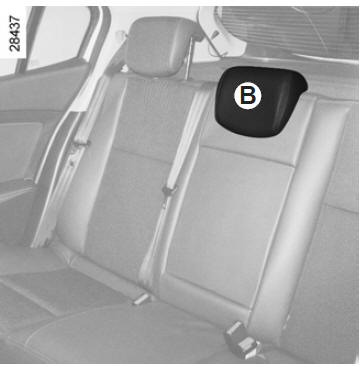

La position de l'appui-tête complètement abaissée (position B) est une position de rangement : elle ne doit pas être utilisée lorsqu'un passager est assis.
![]() |

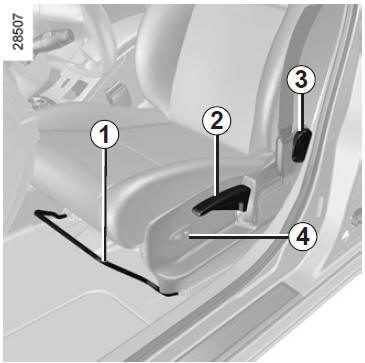

Pour avancer ou reculer le siège
Levez la poignée 1 pour déverrouiller. À la position choisie, relâchez la poignée et assurez-vous du bon verrouillage du siège.
Pour monter ou descendre l'assise du siège
Manoeuvrez le levier 2 autant de fois que nécessaire vers le haut ou vers le bas.
Pour incliner le dossier
Tournez la molette 3 jusqu'à la position désirée.
Sièges chauffants (suivant véhicule)
Moteur tournant, tournez la commande 4 sur l'une des positions 1, 2 ou 3 (suivant la température souhaitée).
Un témoin s'allume au tableau de bord dès que le chauffage d'un des sièges avant est en fonction.
Le système, qui est thermostaté, détermine, suivant la position choisie, si le chauffage est nécessaire.
![]() Pour ne pas gêner l'efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation. |

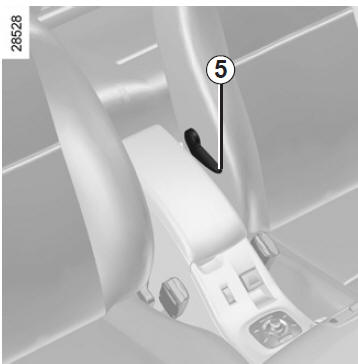

Pour régler le siège conducteur au niveau des lombaires : Abaissez la manette 5 pour accentuer le soutien et levez-la pour l'atténuer.

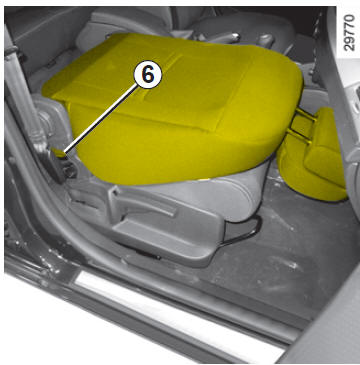

Position tablette suivant véhicule, le dossier côté passager peut se rabattre sur l'assise et permet d'obtenir une position tablette.
Abaissez l'appui-tête, reculez le siège, basculez la poignée 6 et abaissez complètement le dossier.
![]() |
![]() Risque de blessures graves en cas de déploiement de l'airbag par projection des objets posés sur le dossier mis en tablette. L'étiquette (sur la planche de bord) et les marquages (sur le pare-brise) vous rappellent ces instructions |

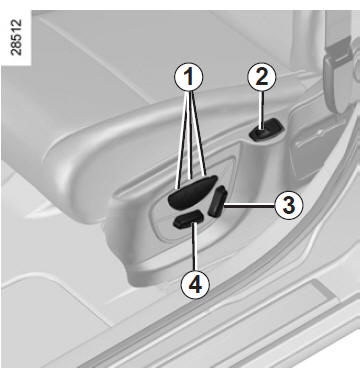

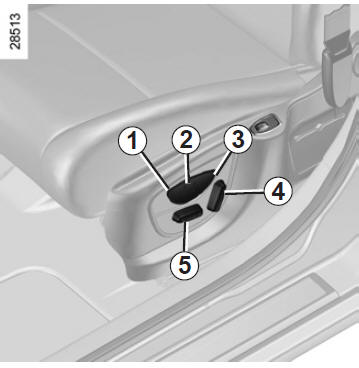

Le contacteur 3 sert aux réglages du dossier et le contacteur 4 sert aux réglages de l'assise.
Pour les véhicules qui en sont équipés, les boutons 1 servent à mémoriser la position de conduite choisie (reportezvous en page suivante).
Réglage de l'assise :

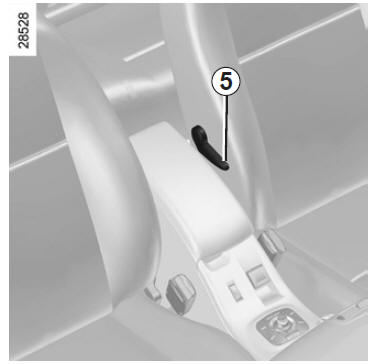

Réglage du siège conducteur au niveau des lombaires : Abaissez la manette 5 pour accentuer le soutien et levez-la pour l'atténuer.
![]() |
Réglage du dossier :
Pour incliner le dossier, actionnez le haut du contacteur 3 vers l'avant ou l'arrière.
Sièges chauffants (suivant véhicule)
Moteur tournant, tournez la commande 2 sur l'une des positions 1, 2 ou 3 (suivant la température souhaitée).
Un témoin s'allume au tableau de bord dès que le chauffage d'un des sièges avant est en fonction.
Le système, qui est thermostaté, détermine, suivant la position choisie, si le chauffage est nécessaire.
![]() Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation. |
Il est possible de mémoriser trois positions de conduite.
Une position de conduite regroupe les réglages de l'assise, du dossier et du siège conducteur.
Le système fonctionne :
![]() |
Mémorisation de la position de conduite
Rappel d'une position de conduite mémorisée
Véhicule à l'arrêt, exercez un appui bref sur le bouton 1, 2 ou 3 suivant la position de conduite mémorisée souhaitée.
Nota : le rappel de la position de conduite mémorisée est interrompu s'il y a appui sur l'un des boutons de réglage du siège durant le rappel.
En roulage, il n'est pas possible de procéder à un rappel de position de conduite.
![]() Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation. |
Version trois portes
Sièges à commandes manuelles

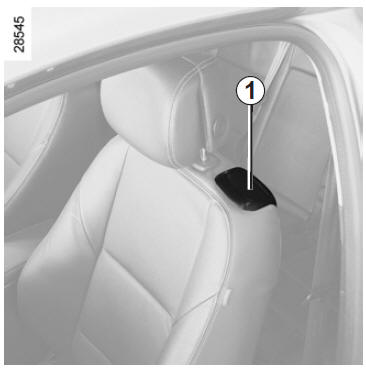

Soulevez la poignée 1 et faites coulisser le siège vers l'avant.
Pour remettre le siège en place, ramenez le dossier en position.

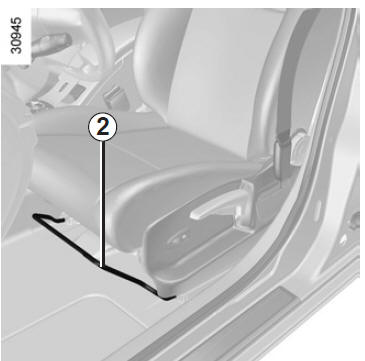

Ne manipulez pas simultanément la poignée 1 et la poignée 2. |
Sièges à commandes électriques
Soulevez la poignée 1 et basculez complètement le dossier : le siège avance.
Pour remettre le siège en place, ramenez le dossier en position. Le siège retrouve sa position initiale.
Dans le cas où, une personne, un objet ou un siège enfant empêche le verrouillage des sièges avant, effectuez les opérations suivantes :
![]() Pour remettre le siège en place, ramenez le dossier en position. Sièges à commandes électriques Soulevez la poignée 1 et basculez complètement le dossier : le siège avance. Pour remettre le siège en place, ramenez le dossier en position. Le siège retrouve sa position initiale. |
