F9Q
I - BUT
Le système a pour but d'arrêter le moteur rapidement après la coupure du contact.
II - DESCRIPTION

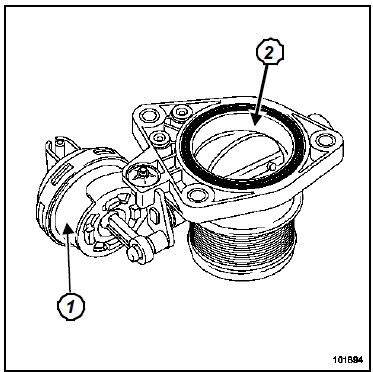

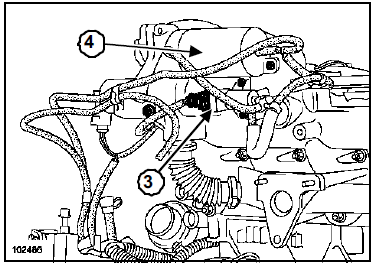

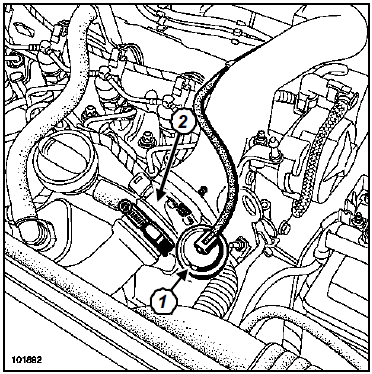

Le système se compose :
III - FONCTIONNEMENT
A la coupure du contact, l'électrovanne met en relation la réserve de dépression et le poumon.
Le poumon est soumis à la dépression ; ce qui a pour effet de fermer le volet d'arrivée d'air.
Le moteur ne peut plus aspirer d'air, il s'arrête immédiatement.
Traitement des modes de commandes
AC024
COMMANDE SEQUENTIELLE DES ACTUATEURS
CONSIGNES
Contrôler dans l'Unité de Protection et de Commutation, le fusible 20 A
d'alimentation
permanente du calculateur référencé "15". Vérifier la propreté et l'état de ...
Interprétation des défauts
DF001
PRESENT
CIRCUIT COMMANDE RELAIS APRES CONTACTDEF : Cohérence
CONSIGNES
Vérifier la tension de batterie.
Vérifier la cohérence avec l'état "ET003 Puissance relais + après contact".
Vérifier l'état d ...
Potentiomètre de pédale
d'accélérateur : Branchement
Potentiomètre double piste
RÉSISTANCE
Piste 1 : voies 3 et 5 : 1700 +/- 900 Ω
Piste 2 : voies 2 et 6 : 3875 +/- 1025 Ω ...
