Le remplacement de cette pièce est une opération de base pour un arrachement de siège ou associé au remplacement du plancher central partie latérale pour un choc latéral.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

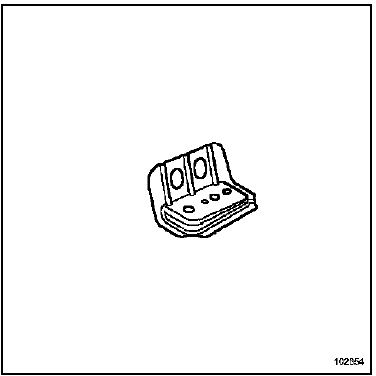

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec :
Plaquette renfort fixation intérieure de siège
PIECES CONCERNEES (épaisseur en mm) :

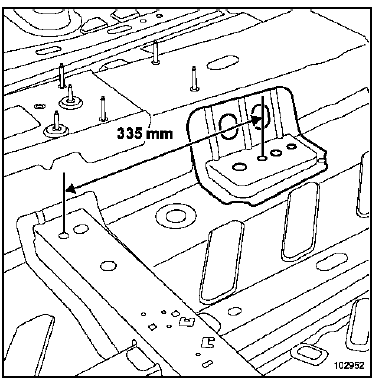

PIECE EN POSITION
Nota : Il est nécessaire de respecter la cote indiquée cidessus. |
Câblage de la garniture de
pavillon
La garniture de pavillon n'est pas collée sur le véhicule.
Elle est maintenue par les joints des ouvrants, par les
pare-soleil et par les poignées de maintien (voir Chapitre
Garnissage intérieur de caisse).
Il est possible de remplacer la garniture et de conserver ...
Traitement des états et paramètres
calculateur
PARAMETRES
PR001 : Vitesse de roue avant droite.
PR002 : Vitesse de roue avant gauche.
PR003 : Vitesse de roue arrière droite.
PR004 : Vitesse de roue arrière gauche.
Ces paramètres indiquent la vitesse en km/h de chaque roue du véhicule.
PR005 : Tension a ...
Interprétation des défauts
DF001
PRESENT
CIRCUIT CAPTEUR TEMPERATURE D'EAU1.DEF : Valeur hors
tolérance
CONSIGNES
Rien à signaler.
Vérifier la propreté et l'état du capteur température d'eau et de sa
connectique.
Débrancher la batter ...
