Revue technique Renault Megane: Boîtier extérieur de fixation arrière de siège avant

Revue technique Renault Megane / Tôlerie / Structure inferieure centrale / Boîtier extérieur de fixation arrière de siège avant

Le remplacement de cette pièce est une opération de base pour un arrachement de siège ou associé au remplacement du plancher central partie latérale pour un choc latéral.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec :
Renfort fixation siège
Elément fixation M10
Cage élément fixation

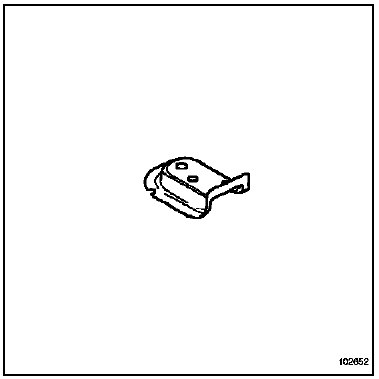

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Boîtier extérieur de fixation arrière de siège avant 1,5

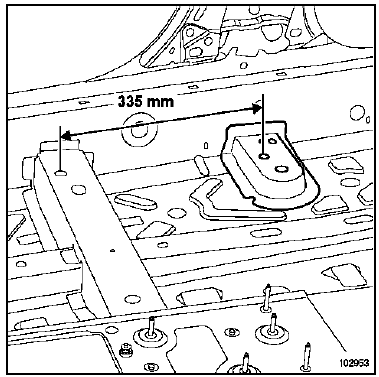

PIECE EN POSITION

Nota : Il est nécessaire de respecter la cote indiquée cidessus.
