Revue technique Renault Megane: Prise diagnostic

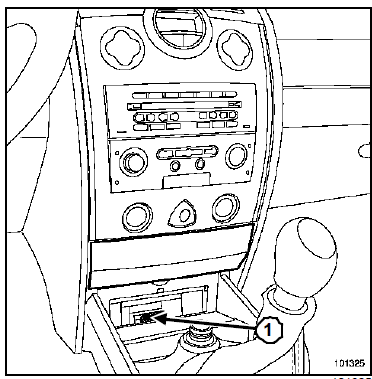

I - IMPLANTATION
| ATTENTION Prendre soin de ne pas rayer le cache en plastique lors de sa dépose. |
II - BRANCHEMENT
Câblage
...
Implantation des calculateurs
Unité centrale de communication
Radio
Climatisation
Repose-badge
Commandes de lève-vitres électriques
droits
Capteurs de chocs latéraux
droits
Boî ...
