Revue technique Renault Megane: Affectation des voies calculateur
BRANCHEMENT

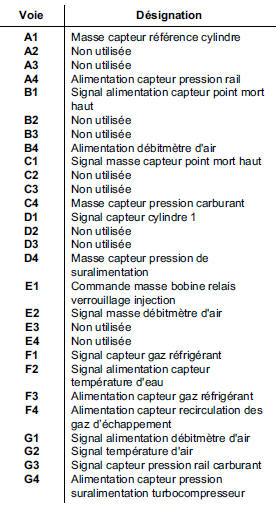

a) Connecteur noir (A), 32 voies

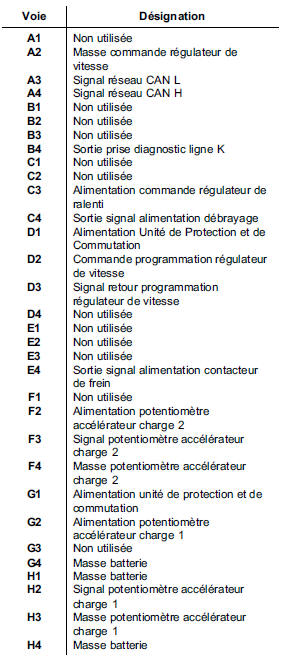

b) Connecteur marron (B), 48 voies

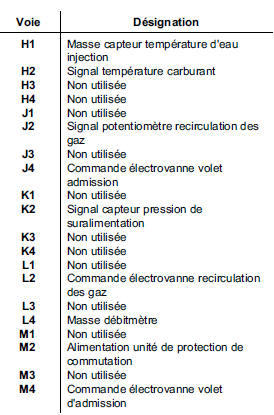

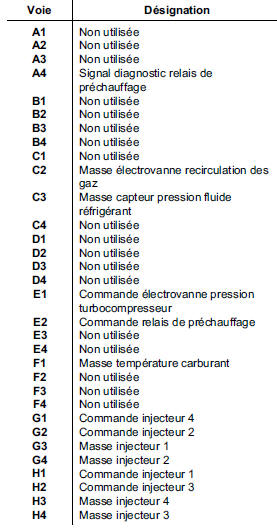

c) Connecteur gris (C), 32 voies
Remplacement des organes
| Pour tout remplacement d'organe, se reporter au Manuel de Réparation mécanique, chapitre 1. |
Les configurations et apprentissages figurent sur les pages suivantes
Fonctionnement système
Le système d'injection haute pression a pour but de délivrer au moteur une
quantité de gazole précise à un instant
déterminé.
Il est équip ...
Configurations et apprentissages
OPERATION DE REMPLACEMENT, PROGRAMMATION OU DE REPROGRAMMATION DU
CALCULATEUR
Le système peut être programmé et reprogrammé par la prise diagnostic avec
l'outil de diag ...
D'autres materiaux:
Bobines
F4R ou K4J ou K4M
Couples de serragem
vis de fixation des bobines
d'allumage
1,5 daN.m
Le module de puissance est intégré au calculateur d'injection.
L'allumage utilise les mêmes capteurs que l'injection.
Les bobines d'allumage sont a ...
Aide
Affectation des voies
Connecteur vissé 1 voieVoie 1 : + batterie
Connecteur 1 voie P1 (bleu)
Voie 1 : Groupe MotoVentilateur grande vitesse
Connecteur 1 voie P2 (transparent)
Voie 1 : + batterie
Connecteur 12 voies PEH (bleu)
Voie 1 : + Après contact (injectio ...
Calculateur d'airbag :
Configuration
Matériel indispensable
outil de diagnostic
Lors de la mise en place du nouveau calculateur,
apprendre la topologie du réseau multiplexé (voir
Chapitre Multiplexage) et effectuer les écritures, à
l'aide de l'outil de diagnostic :
...
