Revue technique Renault Megane: Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (pas de défauts présents ou mémorisés).
Conditions d'application : moteur arrêté, contact mis.
Les valeurs indiquées dans le contrôle de conformité ne sont données qu'à titre indicatif.
Consulter si nécessaire les caractéristiques exactes de fonctionnement dans le manuel de réparation.

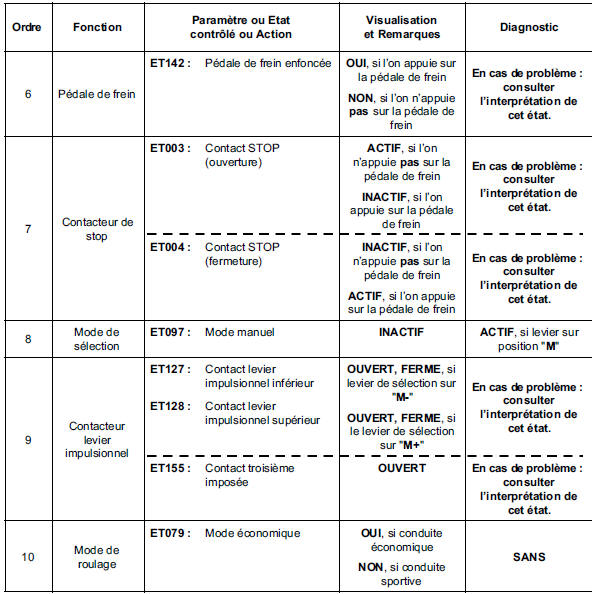

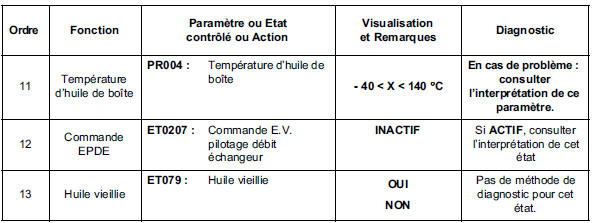

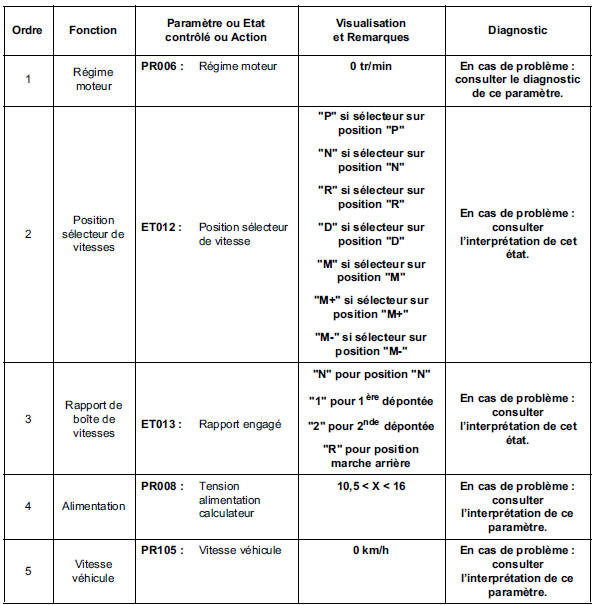

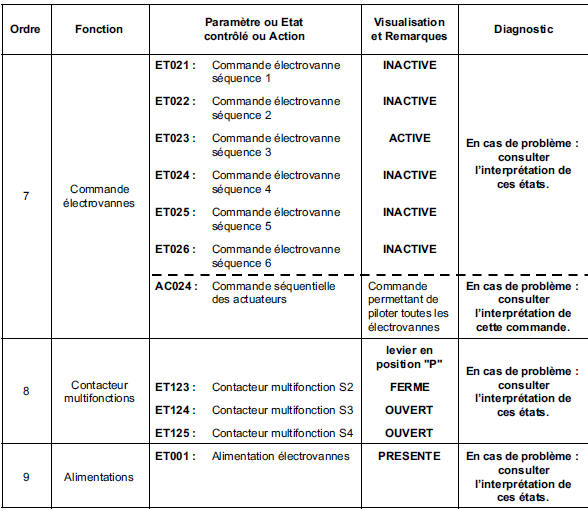

ECRAN PRINCIPAL
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (pas de défauts présents ou mémorisés).
Conditions d'application : moteur arrêté, contact mis.
Les valeurs indiquées dans le contrôle de conformité ne sont données qu'à titre indicatif.
Consulter si nécessaire les caractéristiques exactes de fonctionnement dans le manuel de réparation.

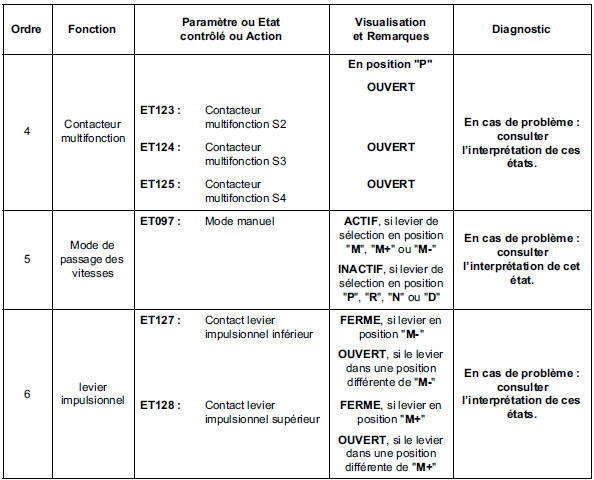

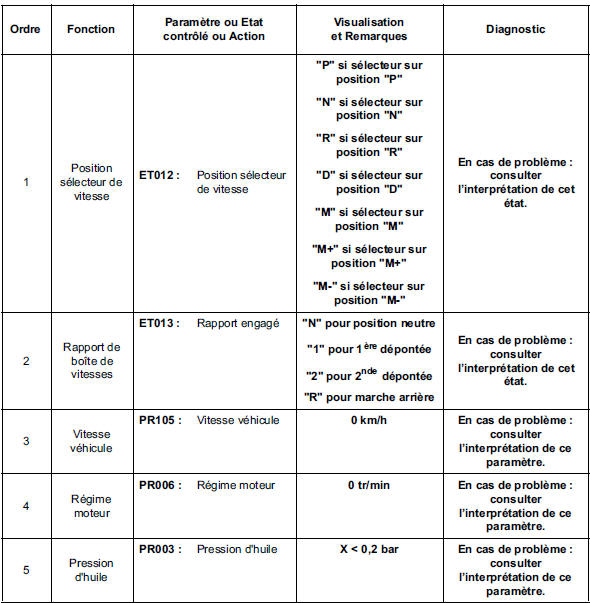

SOUS FONCTION PASSAGE DES RAPPORTS
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (pas de défauts présents ou mémorisés).
Conditions d'application : moteur arrêté, contact mis.
Les valeurs indiquées dans le contrôle de conformité ne sont données qu'à titre indicatif.
Consulter si nécessaire les caractéristiques exactes de fonctionnement dans le manuel de réparation.

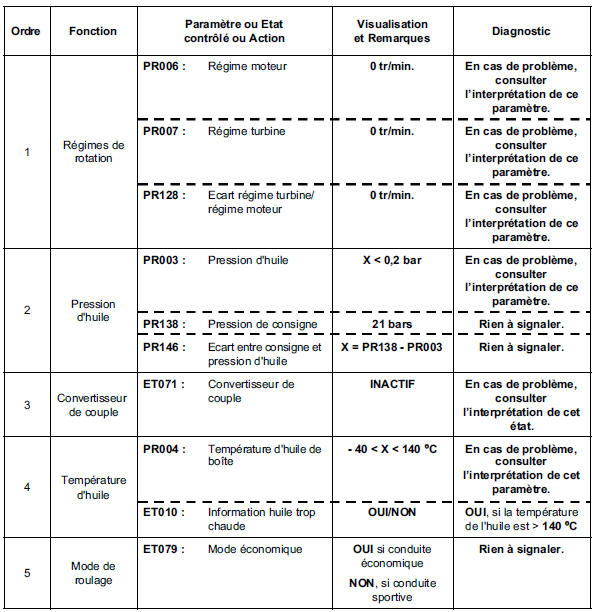

SOUS FONCTION REGULATION PRESSION
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (pas de défauts présents ou mémorisés).
Conditions d'application : moteur arrêté, contact mis.
Les valeurs indiquées dans le contrôle de conformité ne sont données qu'à titre indicatif.
Consulter si nécessaire les caractéristiques exactes de fonctionnement dans le manuel de réparation.

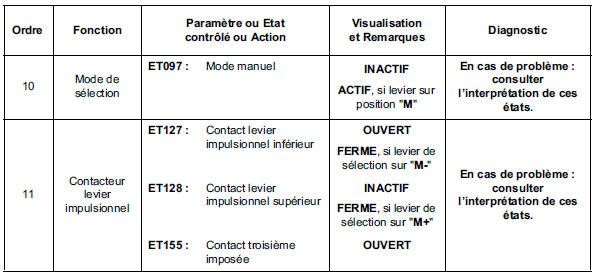

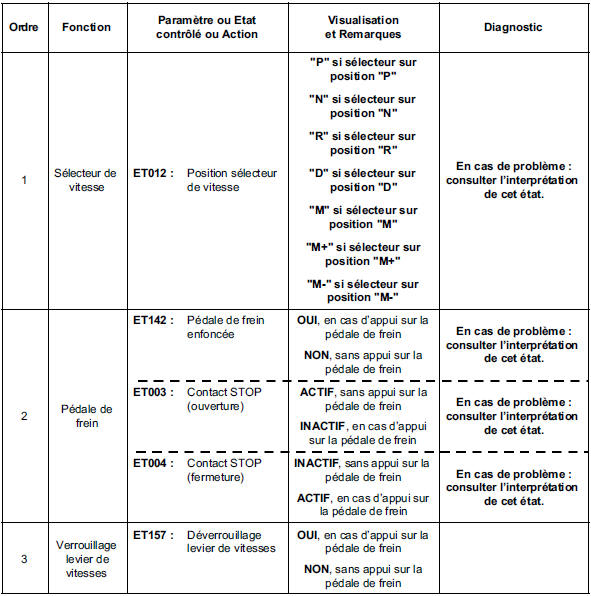

SOUS FONCTION VERROU. LEVIER SELECTION
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (pas de défauts présents ou mémorisés).
Conditions d'application : moteur arrêté, contact mis.
Les valeurs indiquées dans le contrôle de conformité ne sont données qu'à titre indicatif.
Consulter si nécessaire les caractéristiques exactes de fonctionnement dans le manuel de réparation.
SOUS FONCTION DEPONTAGE/PONTAGE

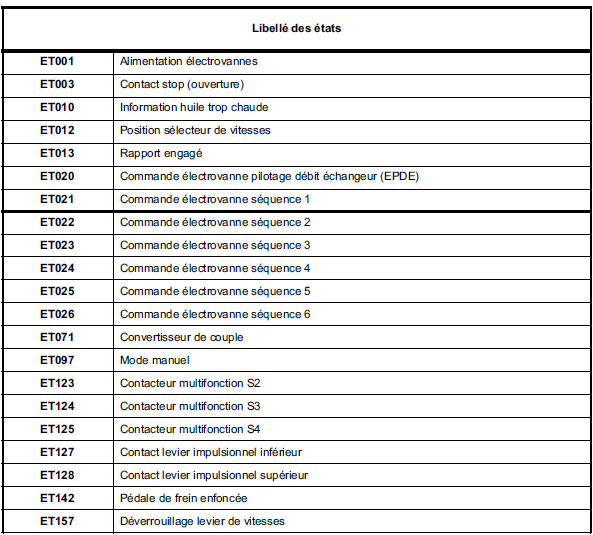

Tableau récapitulatif des états
Interprétation des défauts
DF002
PRESENT
OU
MEMORISE
CALCULATEUR
CONSIGNES
Conditions d'application du diagnostic sur défaut mémorisé :
Le défaut est déclaré ...
Interprétation des états
ET001
ALIMENTATION ELECTROVANNES
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Forcer l'alimentation des électrovannes en e ...
