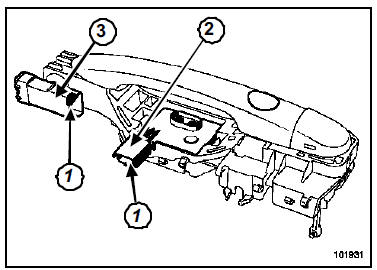

Capteurs de présence et mouvement (connecteur 2)

Antenne d'ouverture et touche de condamnation (connecteur 3)

Nota :
|
Antennes d'ouverture
Commande d'ouverture
extérieure de hayonBoîtier papillon : Généralités
I - BOÎTIER PAPILLON
Le boîtier papillon permet d'assurer les fonctions de régulation
de ralenti et de modulation du remplissage en
air du moteur. Il est composé d'un moteur électrique et
de deux potentiomètres de position de papillon.
Lorsque le moteur ...
Alternateur
F4R ou F9Q ou K4J ou K4M ou K9K
DÉPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie
Déposer :
les caches du moteur,
les roues avant,
les pare-boue,
le ...
Pompe à vide
K9K
Couples de serragem
vis de fixation de la
pompe à vide
2,1 daN.m
DÉPOSE
Déposer les caches moteur.
Déposer :
le flexible relié à l'amplificateur de freinage,
les vis de fixation ...
