DEPOSE

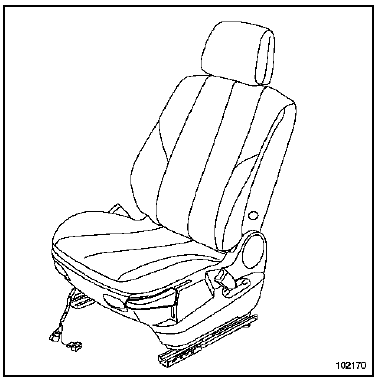

Déposer :

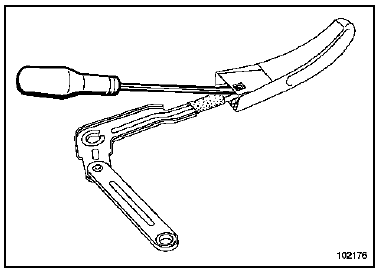

Déclipper la poignée de rehausse d'assise à l'aide d'un tournevis plat.

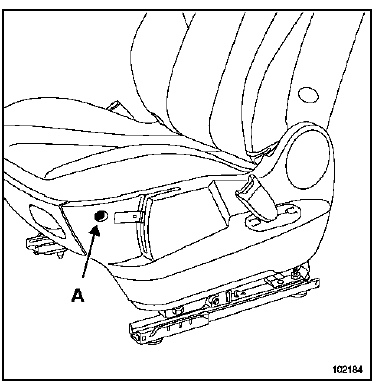

Déposer la vis de carter (A).

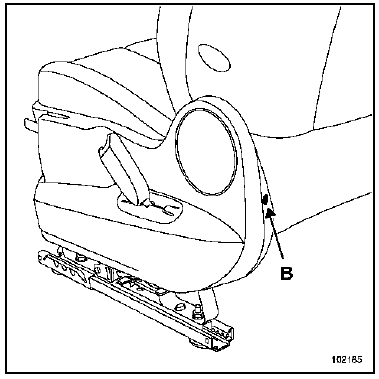

Déposer la vis de carter (B).
Dégager le carter.

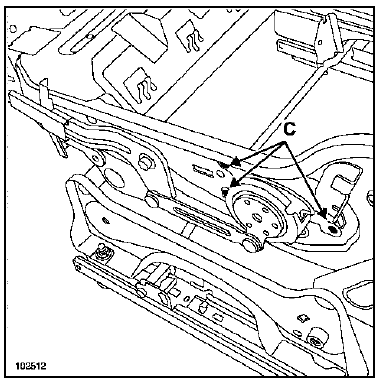

Déposer les rivets du mécanisme de réglage de réhausse (C).
Déposer le mécanisme et la commande.

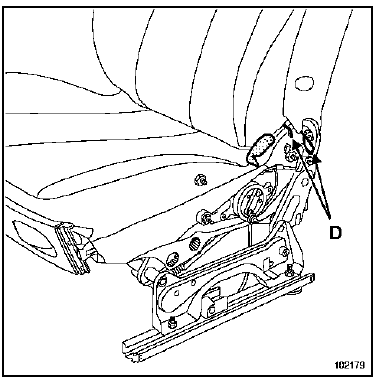

Déposer :
Dégager les élastiques de maintien inférieur de la coiffe de dossier.

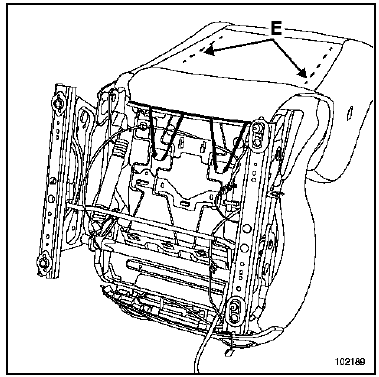

Dégrafer les agrafes des retenues dorsales de coiffe (E).

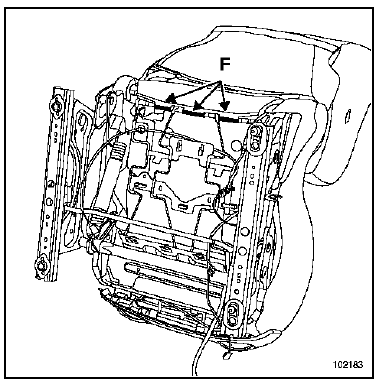

Déposer les profils de maintien de la coiffe de dossier (F).

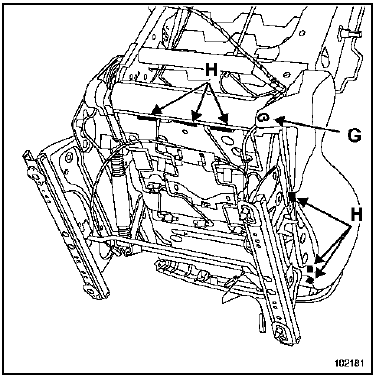

Déposer l'agrafe (G).
Dégager les profils de maintien de la coiffe (H).

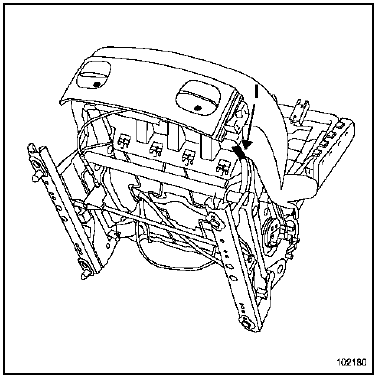

Dégager le profil de maintien de la coiffe (I).

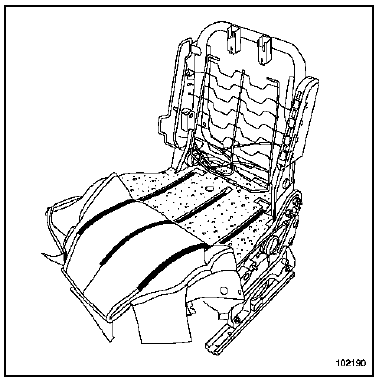

ATTENTION Dégager soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse d'assise. |
Déposer :

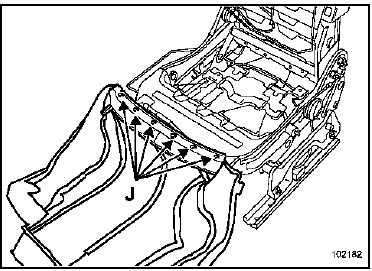

Déposer les agrafes de coiffe (J).
REPOSE
Procéder dans le sens inverse de la dépose.
ATTENTION Avant la repose de la coiffe de dossier, vérifier le collage des bandes velcro sur la mousse d'assise. |
