Revue technique Renault Megane: Garniture de dossier
DEPOSE
Déposer :

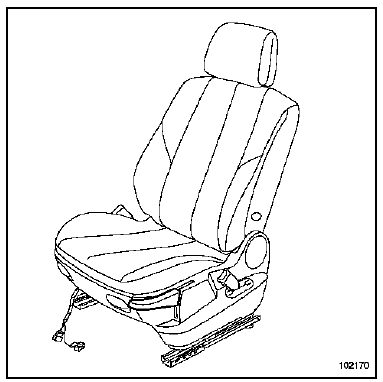

- le siège (voir chapitre 75A-A) (respecter les règles de sécurité),
- l'appuie-tête.

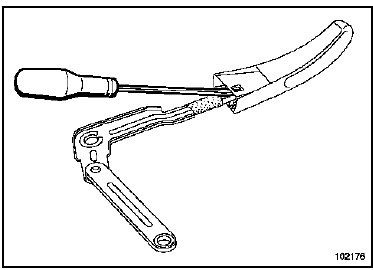

Déclipper la poignée de rehausse d'assise à l'aide d'un tournevis plat.

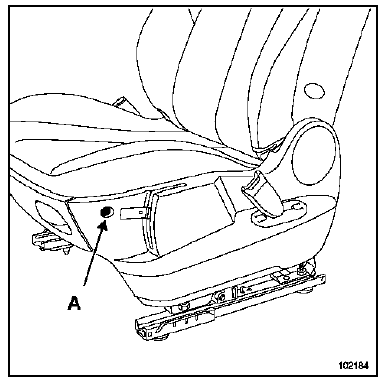

Déposer la vis de carter (A).

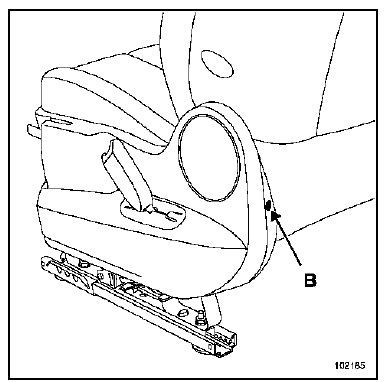

Déposer la vis de carter (B).

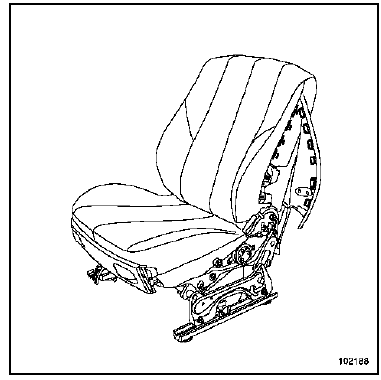

Dégager le carter.
Particularités du siège version 3 portes
La dépose reste identique au siège version 5 portes excepté les particularités ci-dessous :

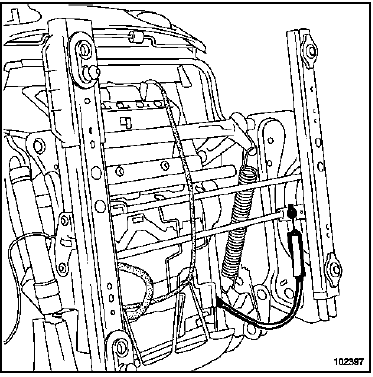

Déclipper l'arrêt de câble pour donner de la liberté au niveau de la commande de déverrouillage de dossier.
Déposer :

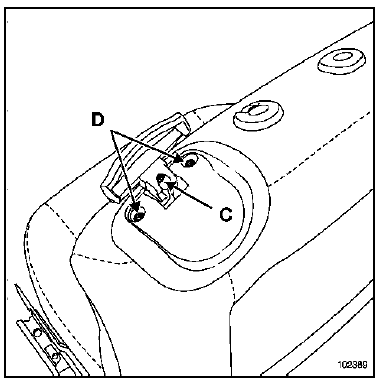

- la vis de la poignée (C),
- les vis de l'enjoliveur de poignée (D).

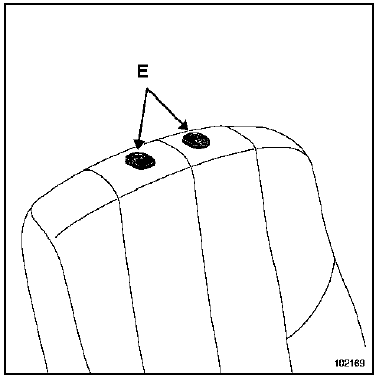

Déposer les caches des guides d'appuie-tête (E).

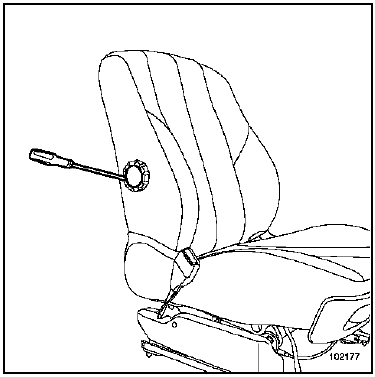

Déposer le cache de fixation de la molette de réglage lombaire, à l'aide de l'outil Car. 1597.

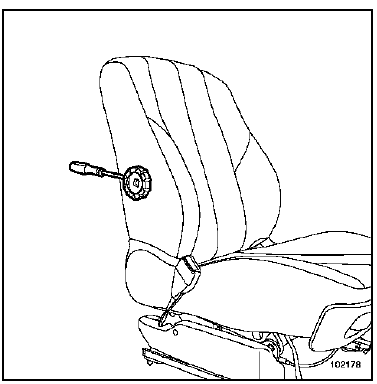

A l'aide d'un tournevis, déposer la molette de réglage lombaire.
Déposer :

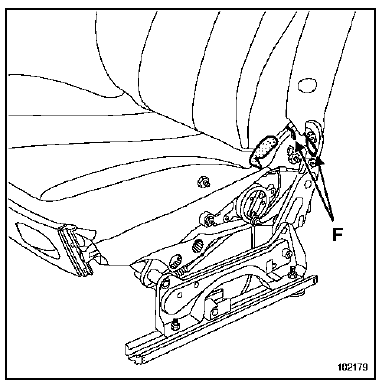

- les élastiques de la coiffe (F),
- le rabat de coiffe.
Dégrafer les agrafes de la coiffe au niveau de l'airbag.
Dégager les élastiques de maintien inférieur de la coiffe de dossier.

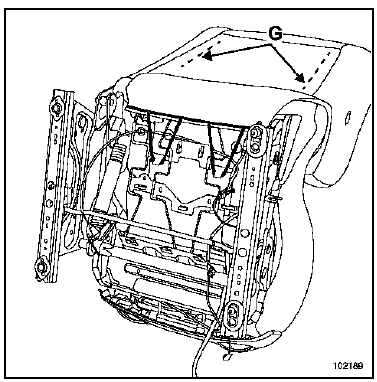

Dégrafer les agrafes des retenues dorsales de coiffe (G).

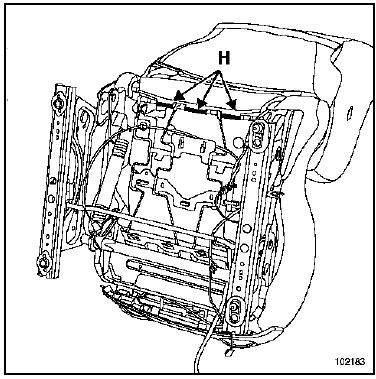

Déposer les profils de maintien de la coiffe (H).

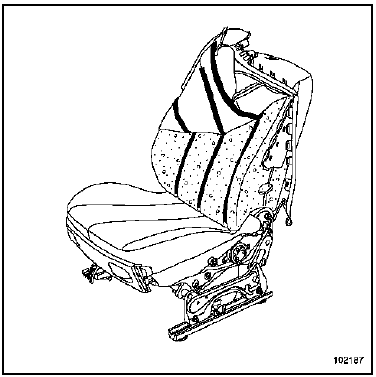

| ATTENTION Dégager soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse de dossier. |

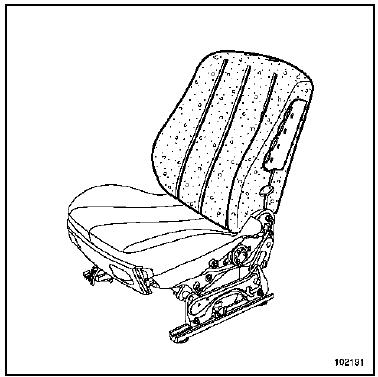

Déposer soigneusement la coiffe de dossier au niveau des appuie-tête.

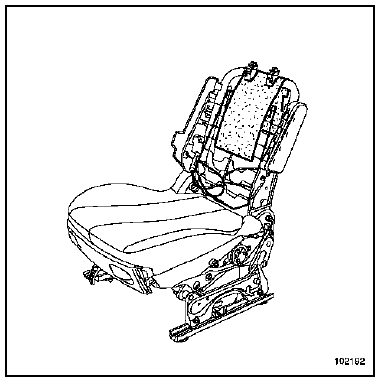

Déposer la mousse en faisant attention au niveau des guides d'appuie-tête pour éviter toute détérioration.
Dégager le feutre d'armature de dossier.
REPOSE
Procéder dans le sens inverse de la dépose.
| ATTENTION Avant la repose de la coiffe de dossier, vérifier le collage des bandes velcro sur la mousse de dossier. |
