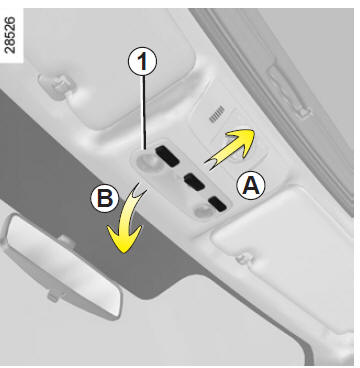

Plafonnier
Nota : pour sortir l'ampoule défectueuse, vous pouvez vous aider d'un outil de type tournevis plat.
Type de lampe : W5W.

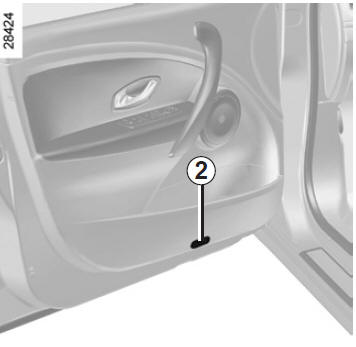

Éclaireurs de portes
Déclippez (à l'aide d'un outil type tournevis plat) l'éclaireur 2.
Tournez d'un quart de tour le portelampe et sortez la lampe.
Type de lampe : W5W.
Les lampes
sont sous pression
et peuvent éclater lors
du remplacement. Risque de blessures. |

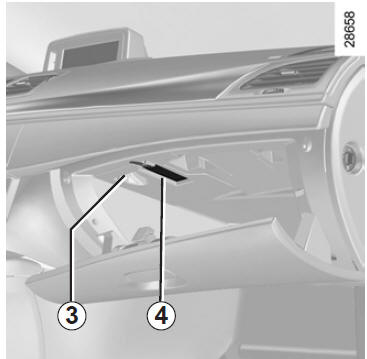

Éclaireurs de boîte à gants
Ouvrez la trappe d'accès 3, vous pouvez ainsi déclipper plus facilement le porte-lampe 4.
Type de lampe : C5W.

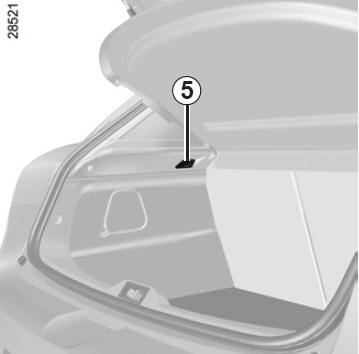

Éclaireur de coffre
Déclippez l'éclaireur 5 à l'aide d'un outil type tournevis plat.
Les lampes
sont sous pression
et peuvent éclater lors
du remplacement. Risque de blessures. |
Déconnectez l'éclaireur.

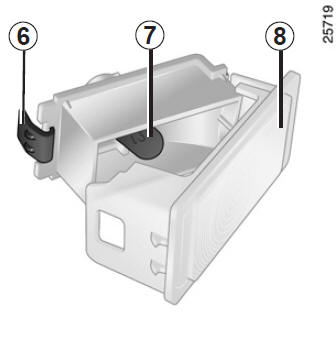

Appuyez sur la languette 6 pour dégager le diffuseur 8 et accéder à la lampe 7.
Type de lampe : W5W.
