Compartiment à fusibles

Compartiment à fusibles

En cas de non-fonctionnement d'un appareil électrique, vérifiez l'état des fusibles.

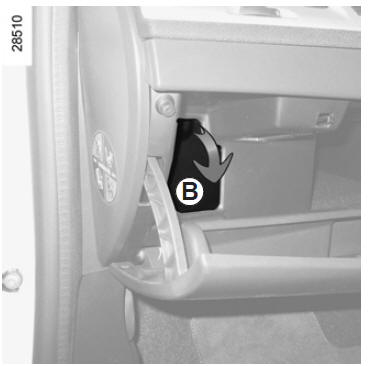

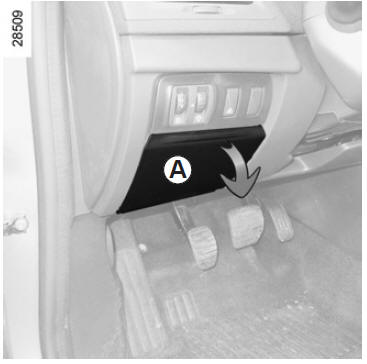

Déclippez la trappe A ou B (suivant véhicule).

Suivant la législation ou par précaution : Procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

fusible concernéVérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d'origine.

Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement.

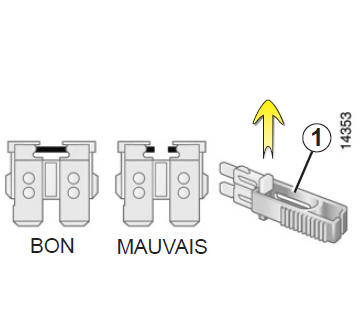

Pince 1

Pince 1

Débrochez le fusible à l'aide de la pince 3, située au dos de la trappe A ou B.

Pour le sortir de la pince, glissez-le latéralement.

Il est recommandé de ne pas utiliser les emplacements fusibles libres

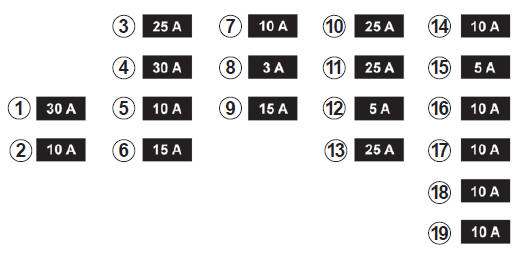

Affectation des fusibles

Affectation des fusibles (la présence des fusibles dépend du niveau d'équipement du véhicule)

  1.  Frein de parking assisté ;
  2.  Feux stop ;
  3.  Condamnation automatique des portes ;
  4.  Lèves-vitre conducteur ;
  5.  Unité centrale habitacle ;
  6.  Feux indicateurs de direction ;
  7.  Système de navigation ;
  8.  Rétroviseur intérieur ;
  9.  Essuie-vitre arrière ;
  10.  et 11. Lève-vitres arrière ;
  11.  ABS/E.S.P. ;
  12.  Lève-vitre passager ;
  13.  Lave-vitre ;
  14.  Rétroviseurs dégivrants ;
  15.  Radio ;
  16.  Prise accessoire coffre ;
  17.  Prise accessoire sièges arrière ;

Certains accessoires sont protégés par

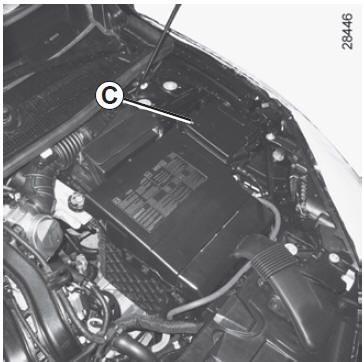

Certains accessoires sont protégés par les fusibles situés dans le compartiment moteur dans le boîtier C.

Toutefois, du fait de leur accessibilité réduite, nous vous conseillons de faire remplacer ces fusibles par un Représentant de la marque
