Manuel du conducteur Renault Mégane III: Feux arrière (remplacement des lampes)

Versions cinq portes

Feux indicateur de direction/de position et de stop

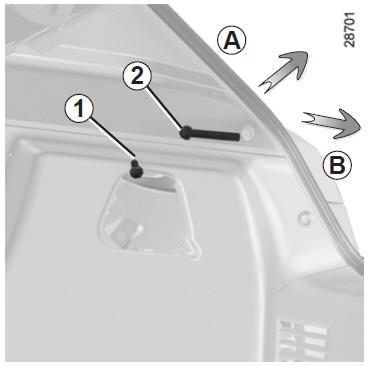

•  Déclippez le cache, pour accéder aux écrous 1 et 2 ;
•  dévissez l'écrou 2 sans le retirer totalement ;

Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures.

• dévissez l'écrou 1, poussez dessus pour dégager l'avant du feu (mouvement A) puis retirez l'écrou ;
•  depuis l'extérieur, tirez le feu vers vous (mouvement B) ;
•  démontez le porte-lampes 3 en déverrouillant les clips 4.

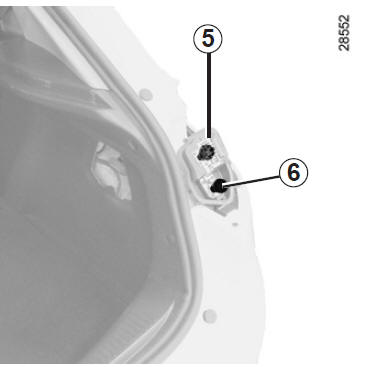

Feu indicateur de direction 5 Type de lampe : PY21W.

Feu de position et de stop 6 Type de lampe : P21/5W.

Remontage

Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.

Versions cinq portes (suite)

Feux de brouillard/de position et de recul

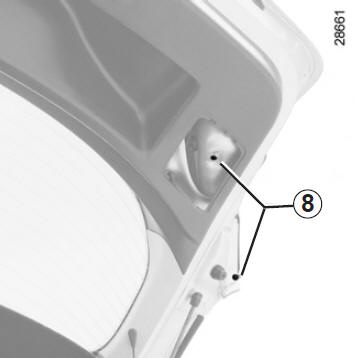

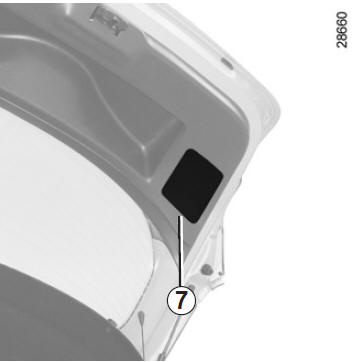

•  Depuis le coffre, déclippez la trappe 7, puis démontez les vis 8.

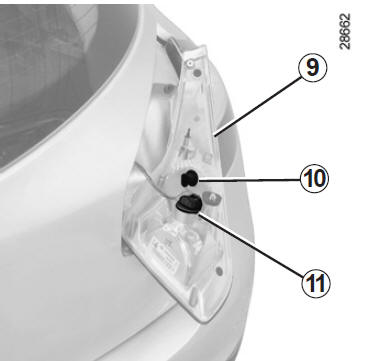

• Abaissez le coffre, puis tirez vers l'arrière sur le feu 9 pour le déclipper.
•  Dévissez le porte-lampe de la lampe concernée.

Feu de Recul 10 Type de lampe : W16W.

Feu de brouillard/feu de position 11 Type de lampe : P21/4W.

Versions trois portes

•  Déclippez la trappe d'accès ;

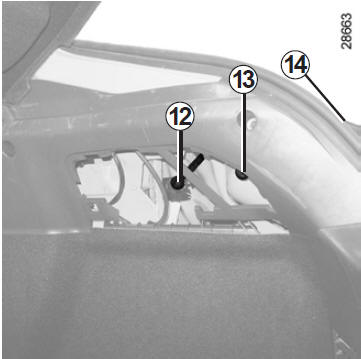

•  dévissez les écrous 12 et 13 ;
•  de l'extérieur, démontez la vis 14, puis tirez le feu ;

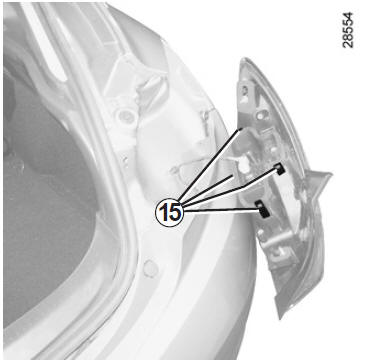

•  démontez le porte-lampes en déverrouillant les clips 15 ;

Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures.

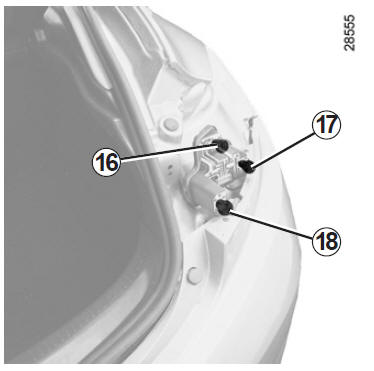

16 Feu de position/feu de stop Type de lampe : P21/5W.

18 Feu de recul Type de lampe : P21W.

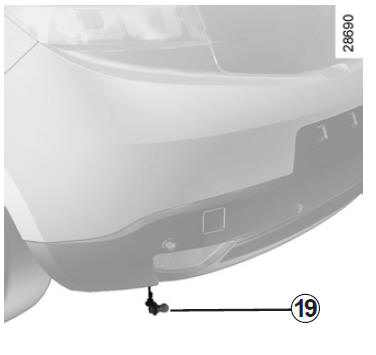

Feu de brouillard arrière

Dévissez le porte-lampe 19 en le tournant vers le centre du véhicule en y accédant par-dessous.

Type de lampe : P21W.

Versions Break

Feux de position/de recul et de brouillard

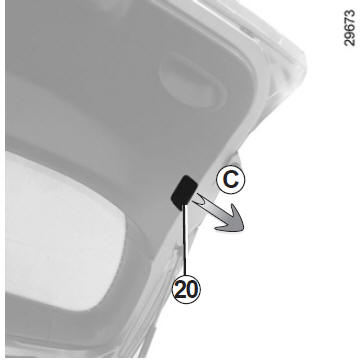

•  Depuis le coffre, déclippez la trappe 20 (mouvement C), puis démontez les vis.

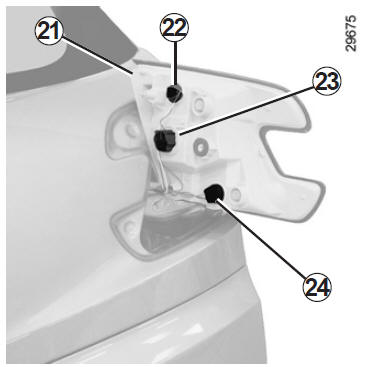

•  Abaissez le coffre, puis tirez vers l'arrière sur le feu 21 pour le déclipper.
•  Tournez d'un quart de tour le portelampe de la lampe concernée.

Feu de position 22 Type de lampe : W5W.

Feu de brouillard 24 Type de lampe : H21W.

Remontage

Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.

Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures

Versions break (suite)

Feux de position et de stop\ indicateur de direction

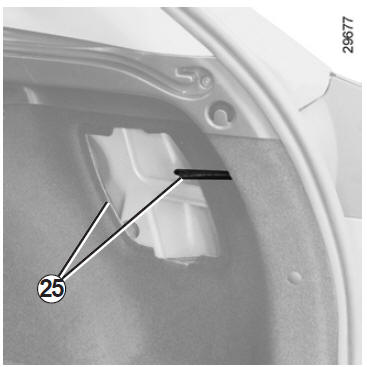

•  Déclippez les caches 25, pour accéder aux écrous ;
•  dévissez les 2 écrous ;
•  depuis l'extérieur, tirez le feu vers vous ;

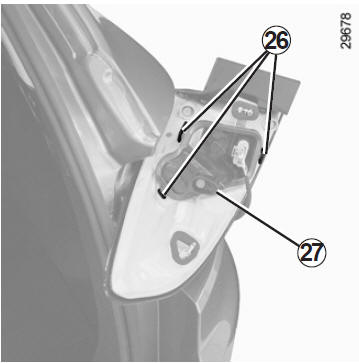

•  démontez le porte-lampes 27 en déverrouillant les clips 26.

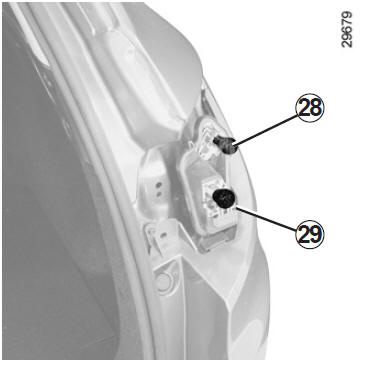

Feu de position et de stop 28 Type de lampe : P21/5W.

Feu indicateur de direction 29 Type de lampe : PY21W.

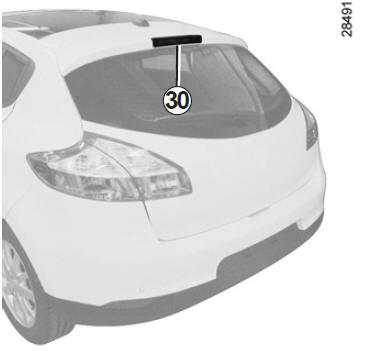

Troisième feu stop 30

Consultez un Représentant de la marque.

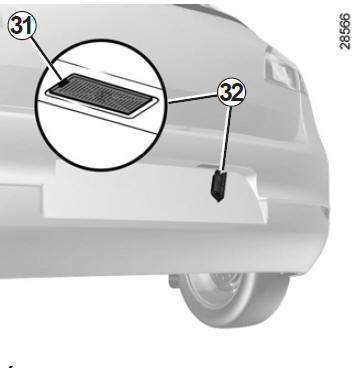

Éclaireurs plaque d'immatriculation 32

•  Déclippez l'éclaireur 32 en pressant la languette 31 ;
•  retirez le couvercle de l'éclaireur pour accéder à la lampe.

Type de lampe : W5W.

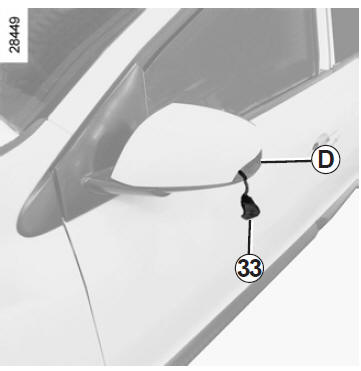

Répétiteurs latéraux 33

•  Déclippez le répétiteur 33 (à l'aide un outil type tournevis plat positionnez en D pour basculer le répétiteur de l'arrière vers l'avant du véhicule) ;
•  tournez d'un quart de tour le portelampe et sortez la lampe.

Type de lampe : W5W.

Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures.
