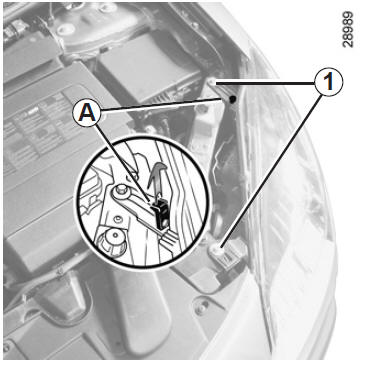

Après ouverture du capot, tirez l'outil A vers le haut. Retirez les deux vis 1 du projecteur à l'aide de l'outil.
Tirez le projecteur vers l'avant en le faisant coulisser dans ses rails jusqu'en butée.
Après avoir remis le feu en place, serrez les vis 1 et repositionnez l'outil correctement dans son logement.
Feu indicateur de direction

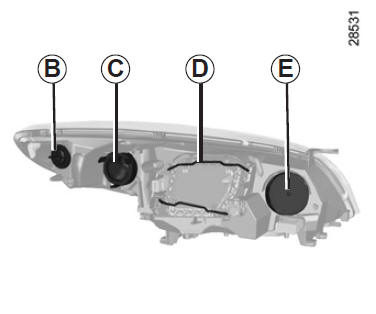

Tournez le porte-lampe B pour le déverrouiller.
Type de la lampe : PY21W.
Feu de jour
Retirez le capot C, déverrouillez le porte-lampe 2 en le tournant.
Type de la lampe : P21W.

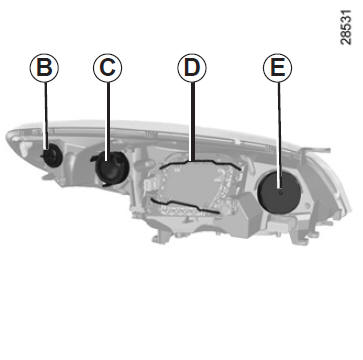

Feu de croisement D

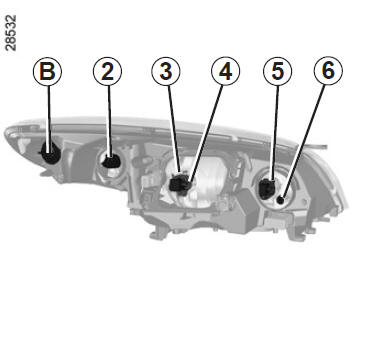

Feu de croisement avec lampes halogènes Déverrouillez les deux ressorts D, retirez le cache, puis dégrafez le ressort 3 pour sortir la lampe 4.
Type de lampe : H7.
Utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs.
Ne touchez pas le verre de la lampe.
Tenez-la par son culot.
La lampe changée, veillez à bien repositionner le cache.
Feu de croisement avec lampes au Xénon
Type de lampe : D1S.
![]() |
Feu de route

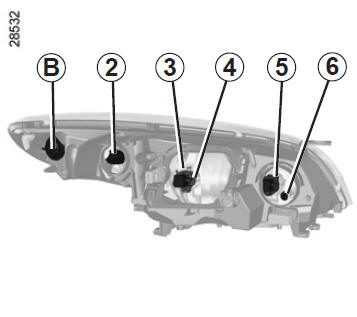

Déposez le cache E, appuyez sur le porte-lampe 5 vers le bas pour le déverrouiller.
Type de la lampe : H7.
Feu de position avant
Déposez le cache E et tirez sur le portelampe 6.
Type de la lampe : W5W.
Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles. |
![]() Risque de blessures. |
![]() Risque de blessures. |

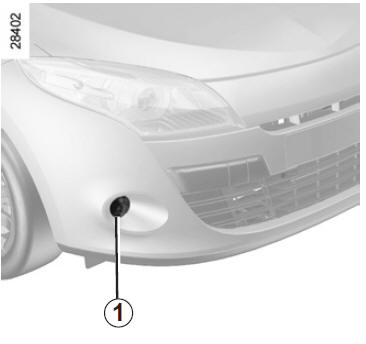

Feux de brouillard avant 1
Du fait de la nécessité de démonter le bouclier avant, nous vous conseillons de faire remplacer vos lampes par un Représentant de la marque.
![]() Risque de blessures. |
Projecteurs additionnels
Si vous désirez équiper votre véhicule de projecteurs " antibrouillard " ou " longue portée ", consultez un Représentant de la marque.
![]() |
Boîtier fusibles relais habitacle
Ce boîtier est situé dans l'habitacle, côté gauche.
DIRECTION A GAUCHE
Le boîtier est situé derrière la trappe (1).
DIRECTION A DROITE
Le boîtier est situé derrière la trappe (2).
Relais
Fusibles
...
Arbre de localisation de pannes
ALP 1
Pas de communication avec le tableau de bord.
Le tableau de bord ne s'allume pas
Faire un test du réseau multiplexé.
Vérifier le branchement du tableau de bord.
Le + batterie en voie 30.
La masse en voie 15.
APRES
REP ...
Rampe d'injection - Injecteurs
F4R ou K4J
Couples de serragem
vis de fixation de la
rampe d'injection
0,9 daN.m
Les injecteurs sont fixés à la rampe d'injection par des
agrafes.
Le carburant circule en permanence sur la circonférence
du corps de l'injecteur. Ce balaya ...
