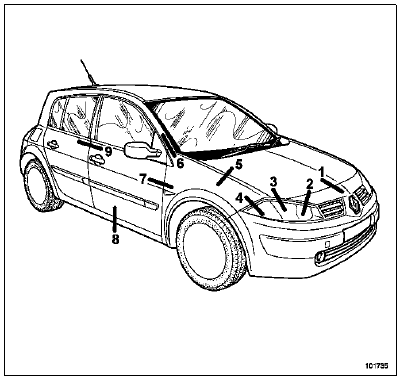

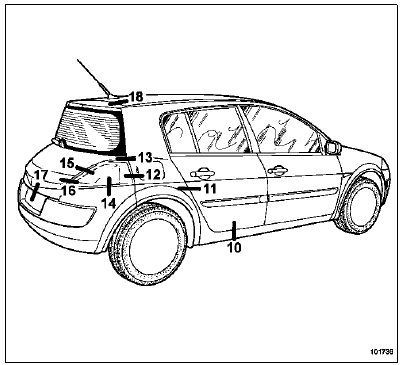

Revue technique Renault Megane: Jeux d'aspects
IMPORTANT
Les valeurs des jeux sont données pour information.
Lors d'un réglage, il est indispensable de respecter en priorité certaines règles :
- assurer une symétrie par rapport au côté opposé,
- assurer un jour et un affleurement régulier,
- contrôler le bon fonctionnement de l'ouvrant, l'étanchéité à l'air et à l'eau.

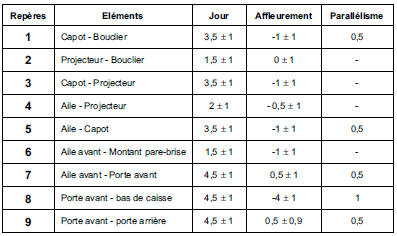

NOTA : Toutes les valeurs sont données en millimètres.
Les jeux d'aspects de la porte sont identiques en version C.

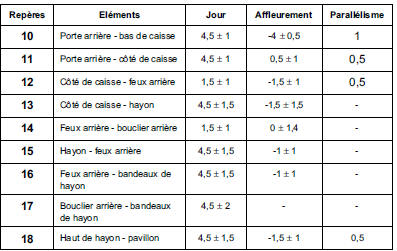

NOTA : Toutes les valeurs sont données en millimètres.
Les jeux d'aspects de la porte sont identiques en version C.
