Revue technique Renault Megane: Architecture électrique et électronique

Revue technique Renault Megane / Tôlerie / Generalites / Architecture électrique et électronique

RAPPEL

Lors de soudure sur le véhicule il convient :

  •  de déconnecter la batterie,
  •  de déposer ou déconnecter les composants électriques (calculateurs...) qui se trouvent près de la zone de réparation et qui pourraient être endommagés par la chaleur et le passage de courant.

NOTA : Les passages des faisceaux électriques sont donnés comme indication visuelle.

Ceux-ci sont utiles lors de la dépose d'un élément amovible ou lors d'un remplacement partiel par coupe d'un élément de structure.

Pour une information plus précise se reporter au Manuel Electricité.

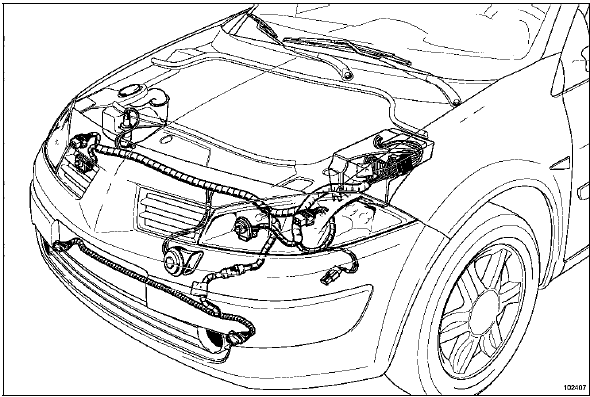

PARTIE AVANT

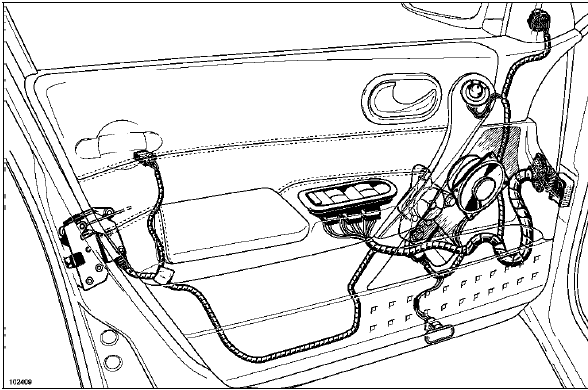

OUVRANTS LATERAUX

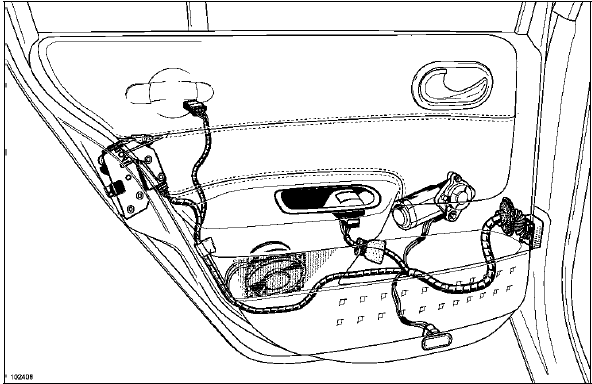

OUVRANTS LATERAUX

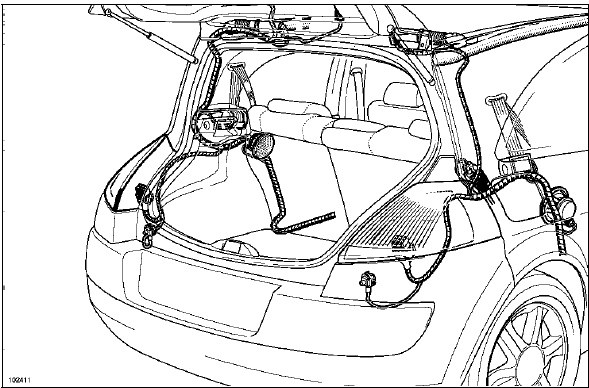

PARTIE ARRIERE

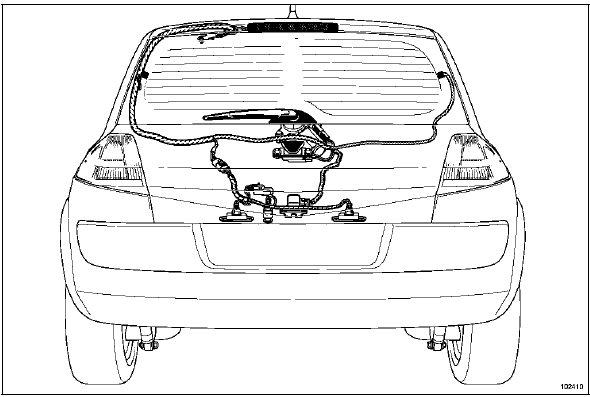

PARTIE ARRIERE
