Revue technique Renault Megane: Câble de commande de distribution d'air

Revue technique Renault Megane / Climatisation / Chauffage / Câble de commande de distribution d'air

DIRECTION A GAUCHE

Couples de serragem

vis de fixation de la tôle de renfort de poutre 2,1 daN.m
vis de fixation du plot élastique 0,2 daN.m
vis du cache batterie 0,4 daN.m

DÉPOSE

Nota : Le câble de commande de répartition d'air est de couleur blanche.
  • Débrancher la batterie en commençant par la borne négative.

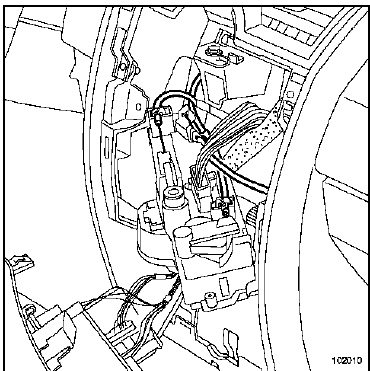

  • Extraire le tableau de commande de chauffage en l'inclinant vers l'intérieur de la planche de bord.

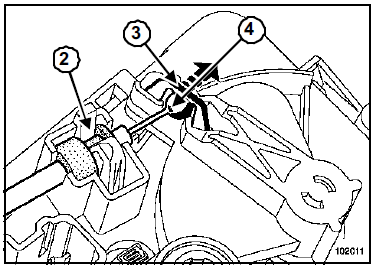

  • Déboîter en (2).
  •  Ecarter la patte (3).
  •  Extraire la rotule (4).

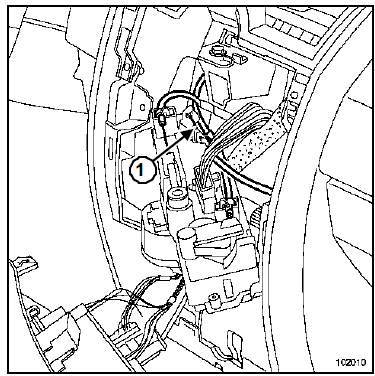

  •  Déposer le câble de recyclage d'air (1) du tableau de commande de chauffage.

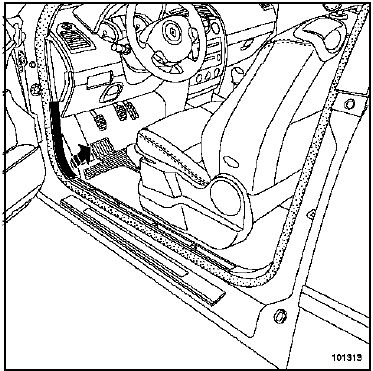

  • Déposer la garniture de bas de marche avant (partie avant).

  • Déclipper la trappe d'accès au carter inférieur.

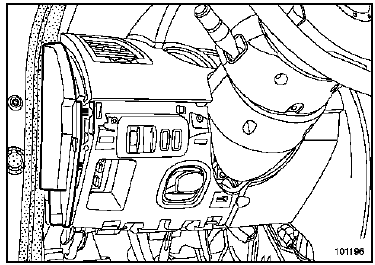

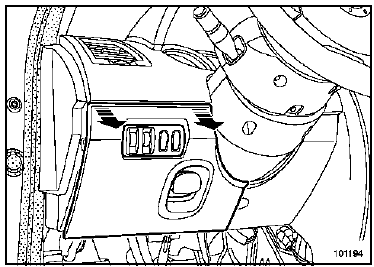

  • Déclipper la joue latérale.

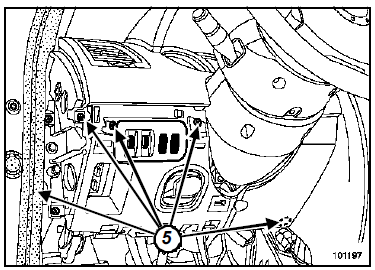

  • Déposer les vis (5).
  •  Extraire l'ensemble.
  •  Déposer :
  •  la connectique du boîtier de commande de réglage des projecteurs,
  •  le conduit de distribution d'air avant (Chapitre Chauffage, Conduit de distribution d'air avant, page 61A-4).

  • Retirer le faisceau électrique fixé sur la tôle (7) de renfort de poutre.
  •  Desserrer la vis de fixation du plot élastique de liaison entre le boîtier et la tôle de renfort de poutre.
  •  Déposer :

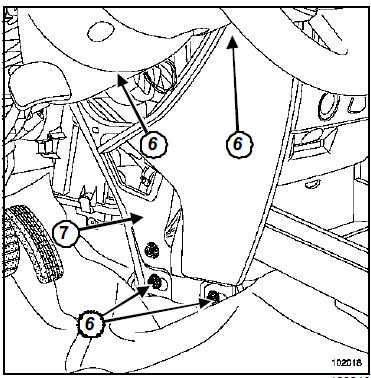

  •  les quatre vis (6) de maintien de la tôle du renfort de poutre,
  •  la tôle (7) de renfort de poutre.

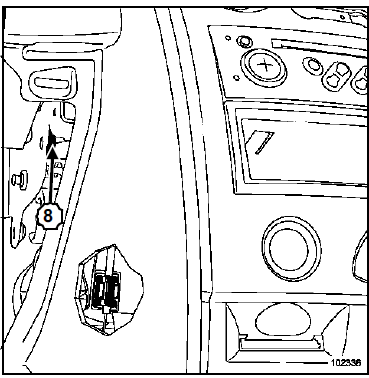

  • Déclipper l'agrafe (8) de fixation du câble de commande de distribution, à l'aide d'un tournevis fin.

  • Appuyer sur la languette (9) pour sortir la rotule du câble de distribution.
  •  Extraire l'extrémité du câble du levier de commande.

REPOSE

  •  Serrer aux couples :
  •  les vis de fixation de la tôle de renfort de poutre (2,1 daN.m),
  •  la vis de fixation du plot élastique (0,2 daN.m).

    Procéder dans le sens inverse de la dépose.

ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota : Le câble ne nécessite pas de réglage.
  • Serrer au couple les vis du cache batterie (0,4 daN.m).

DIRECTION A DROITE

Couples de serragem

vis du cache batterie 0,4 daN.m

DÉPOSE

Nota : Le câble de commande de distribution est de couleur blanche.
  • Débrancher la batterie en commençant par la borne négative.

  • Extraire le tableau de commande de chauffage en l'inclinant vers l'intérieur de la planche de bord.

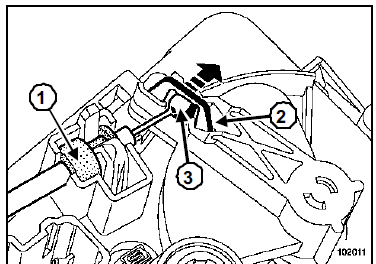

  • Déboîter en (1).
  •  Ecarter la patte (2).
  •  Extraire la rotule (3).
  •  Déposer le câble de commande de distribution fixé sur le tableau de commande de chauffage.
  •  Déposer la garniture de bas de marche avant (partie avant) (voir Garniture de bas de marche avant).

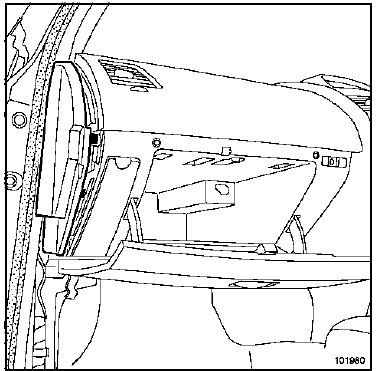

  • Déclipper la joue latérale.

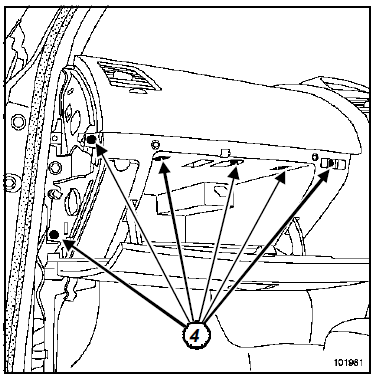

  • Déposer :
  •  les vis (4),
  •  le vide-poches.

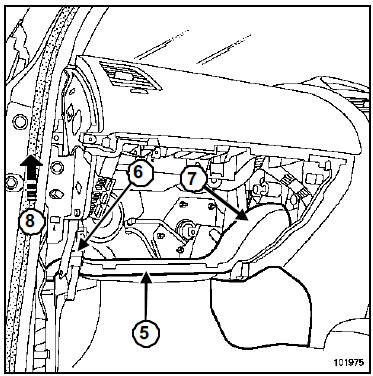

  • Déclipper l'agrafe (6) derrière le support de commande d'ouverture de capot moteur.
  •  Déboîter le conduit d'air (5) en (7).
  •  Lever le conduit d'air (5) en (8).
  •  Déposer le conduit d'air (5) pied avant gauche.

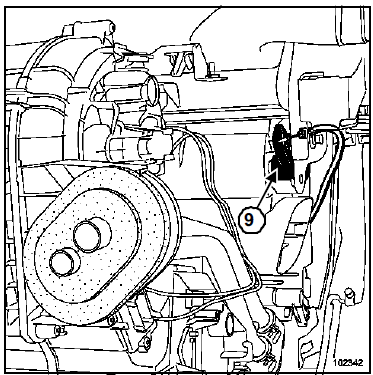

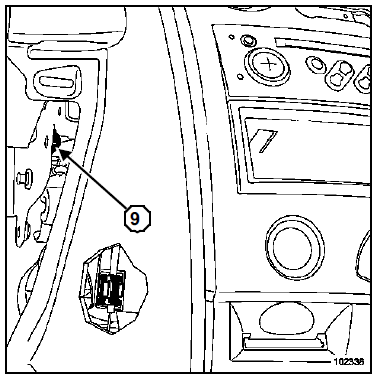

  • Déclipper l'agrafe (9), à l'aide d'un tournevis fin.

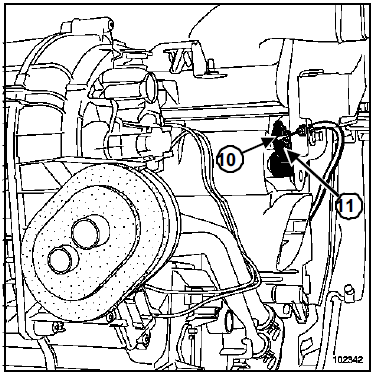

  • Appuyer sur la languette (10) pour sortir la rotule du câble de distribution.
  •  Retirer l'extrémité du câble de son levier de commande (11).

REPOSE

  • Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota : Le câble ne nécessite pas de réglage.
  • Serrer au couple les vis du cache batterie (0,4 daN.m).
