Revue technique Renault Megane: Câble de commande de mixage d'air
DIRECTION A GAUCHE
|
Couples de serragem
|
|
| vis de fixation de la tôle de renfort de poutre | 2,1 daN.m |
| vis de fixation du plot élastique | 0,2 daN.m |
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
| Nota : Le câble de commande de mixage d'air est de couleur gris. |
- Débrancher la batterie en commençant par la borne négative

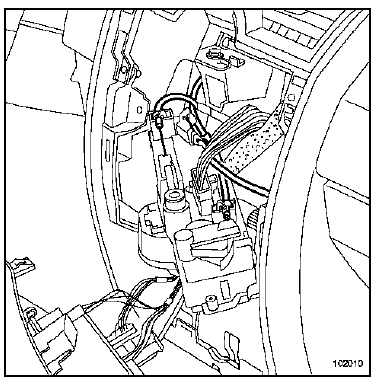

- Extraire le tableau de commande de chauffage en l'inclinant vers l'intérieur de la planche de bord.

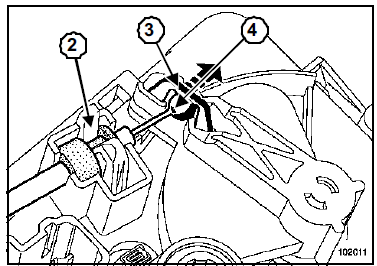

- Déboîter en (2).
- Ecarter la patte (3).
- Extraire la rotule (4).

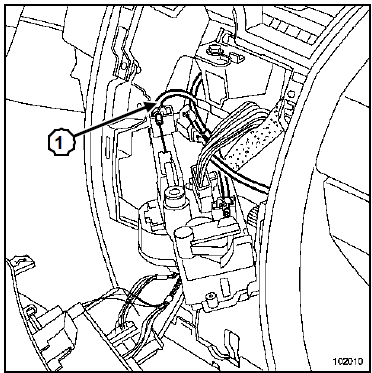

- Déposer le câble de mixage d'air (1) du tableau de commande de chauffage.

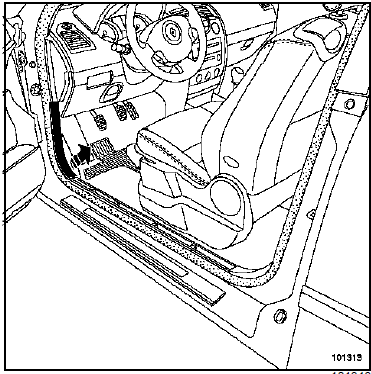

- Déposer la garniture de bas de marche avant (partie avant).

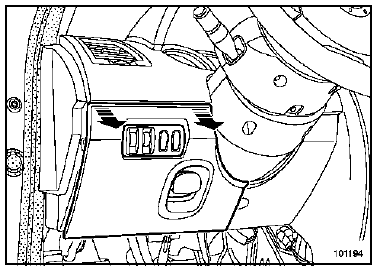

- Déclipper la trappe d'accès au carter inférieur.

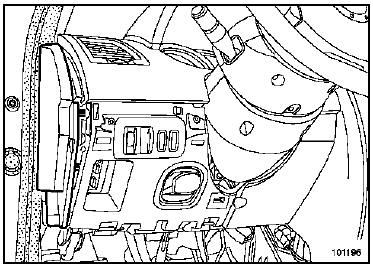

- Déclipper la joue latérale

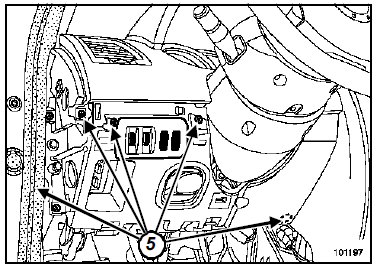

- Déposer les vis (5).
- Extraire l'ensemble.
- Déposer :
- la connectique du boîtier de commande de réglage des projecteurs,
- le conduit de distribution d'air avant (Chapitre Chauffage, Conduit de distribution d'air avant, page 61A-4).
- Retirer le faisceau électrique fixé sur la tôle (7) de renfort de poutre.
- Desserrer la vis de fixation du plot élastique de liaison entre le boîtier et la tôle de renfort de poutre.
- Déposer :

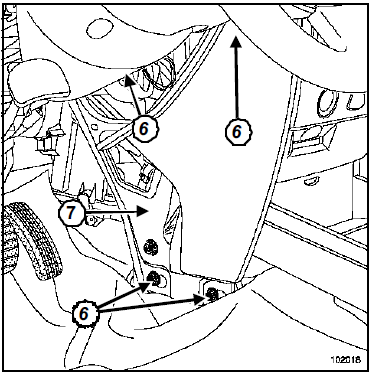

- les quatre vis (6) de maintien de la tôle du renfort de poutre,
- la tôle (7) de renfort de poutre.

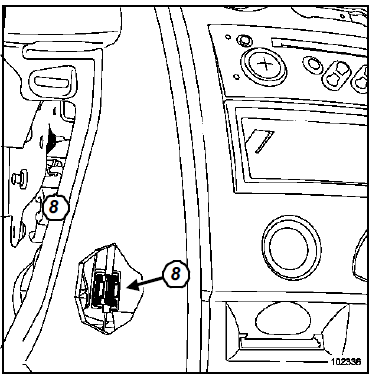

- Pincer l'agrafe (8) et l'extraire.
- Appuyer sur la languette (10) pour sortir la rotule du câble de mixage.
- Extraire l'extrémité du câble défectueux du levier de commande.
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
| Nota : Le câble ne nécessite pas de réglage. |
- Serrer aux couples :
- les vis de fixation de la tôle de renfort de poutre (2,1 daN.m),
- la vis de fixation du plot élastique (0,2 daN.m),
- les vis du cache batterie (0,4 daN.m).
DIRECTION A DROITE
|
Couples de serragem
|
|
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
| Nota : Le câble de commande de mixage est de couleur gris. |
- Débrancher la batterie en commençant par la borne négative
- Extraire le tableau de commande de chauffage en l'inclinant vers l'intérieur de la planche de bord.

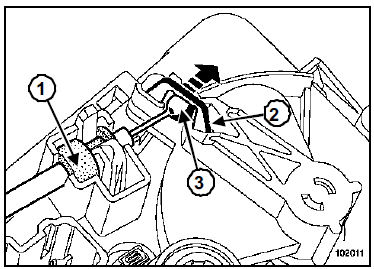

- Déboîter en (1).
- Ecarter la patte (2).
- Extraire la rotule (3).
- Déposer le câble de commande de distribution fixé sur le tableau de commande de chauffage.
| Nota :
Pour les véhicules avec chauffage ou climatisation
manuelle, positionner la commande de
réglage de température d'air sur la position
chaud maximum (tourner à droite au maximum). Cela permet de baisser au maximum le levier de commande situé au-dessous de l'aérotherme. |
- Déposer la garniture de bas de marche avant (partie avant) (voir Garniture de bas de marche avant).

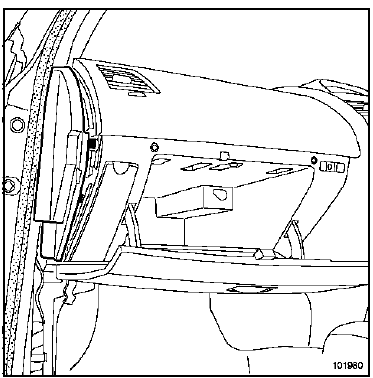

- Déclipper la joue latérale.

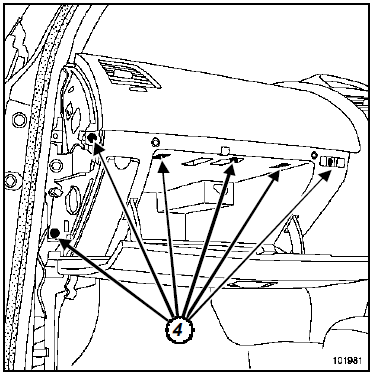

- Déposer les vis (4).

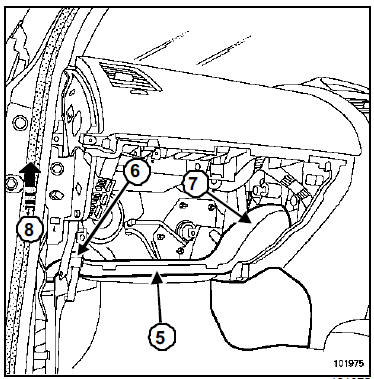

- Déclipper l'agrafe (6) derrière le support de commande d'ouverture de capot moteur.
- Déboîter le conduit d'air (5) en (7).
- Lever le conduit d'air (5) en (8).
- Déposer le conduit (5) d'air pied avant gauche.

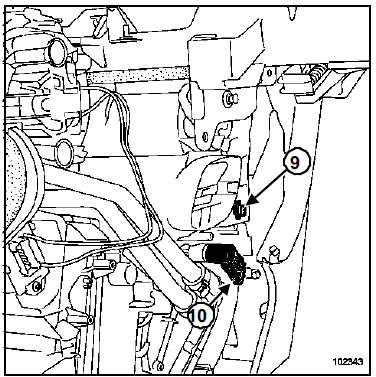

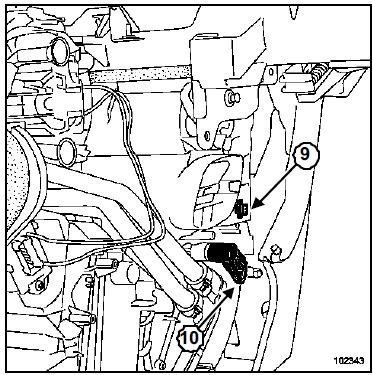

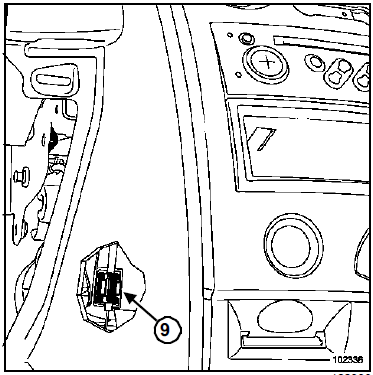

- Déclipper l'agrafe (9), à l'aide d'un tournevis fin.
- Appuyer sur la languette pour sortir la rotule du câble de mixage.
- Retirer l'extrémité du câble défectueux de son levier de commande (10).
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
| Nota : Le câble ne nécessite pas de réglage. |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
