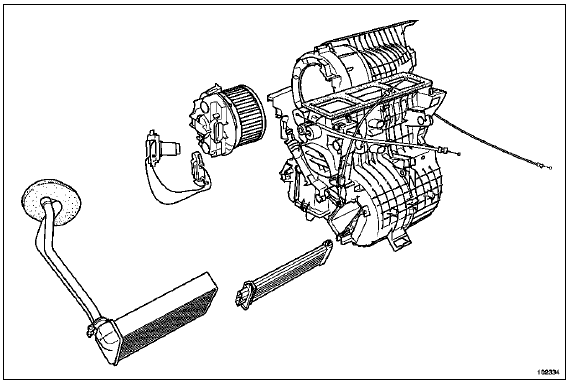

Revue technique Renault Megane: Boîtier répartiteur d'air
|
Matériel indispensable |
| outil de diagnostic |
| IMPORTANT Avant toute intervention sur le système d'airbag, verrouiller le calculateur à l'aide de l'outil de diagnostic (Chapitre Equipement électrique). |
DÉPOSE
- Déposer :
- la planche de bord (voir Planche de bord),
- la traverse de renfort de l'habitacle,
- le boîtier évaporateur,
- le boîtier répartiteur .
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
| IMPORTANT Remettre en service le calculateur d'airbag à l'aide de l'outil de diagnostic (Chapitre Equipement électrique). |
Câble de commande de
mixage d'air
DIRECTION A GAUCHE
Couples de serragem
vis de fixation de la tôle
de renfort de poutre
2,1 daN.m
vis de fixation du plot
élastique
0,2 daN.m
...
Radiateur de chauffage
DIRECTION A GAUCHE
Outillage spécialisé indispensable
Ms. 554-07
Appareil de contrôle
du circuit de refroidissement
et de la soupape
du vase
d'e ...
