Revue technique Renault Megane: Radiateur de chauffage

DIRECTION A GAUCHE

DÉPOSE

•  Débrancher la batterie en commençant par la borne négative.
•  Placer un pince-Durit sur chaque Durit d'eau en sortie de tablier dans le compartiment moteur.

Dans l'habitacle

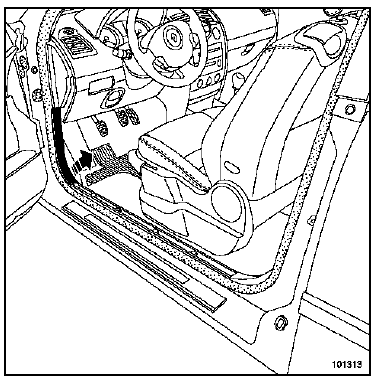

• Déposer la garniture de bas de marche avant (partie avant).

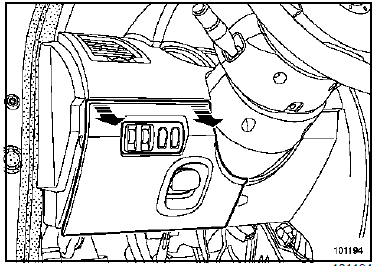

• Déclipper la trappe d'accès au carter inférieur.

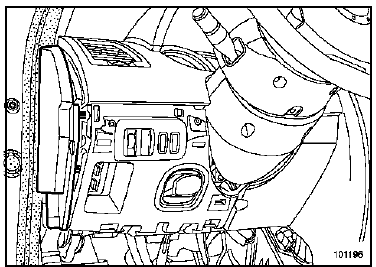

• Déclipper la joue latérale

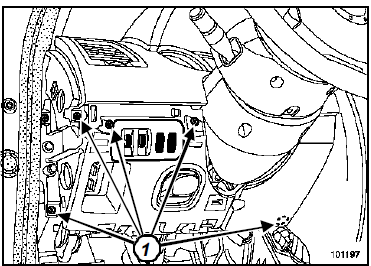

• Déposer les vis (1).
•  Extraire l'ensemble.
• Déposer la connecteur du boîtier de commande de réglage de feux de route.

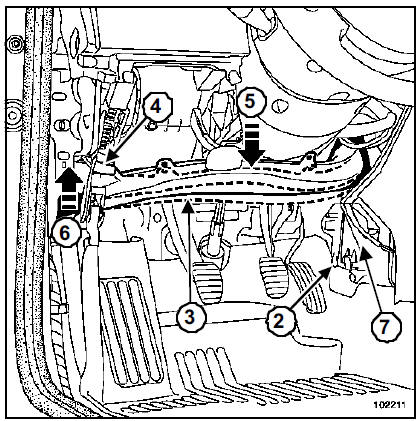

• Déposer le cache (2).
•  Déclipper le conduit d'air (3) et (4).
•  Plier le conduit d'air (3) vers le bas (5).
•  Lever le conduit d'air en (6).
•  Déposer le conduitd'air (3) de distribution d'air avant.
•  Ecarter le faisceau électrique fixé sur la tôle (7) de renfort de traverse de planche de bord.

• Déposer :

•  le carter inférieur qui recouvre la tôle de renfort de traverse de planche de bord,
•  partiellement la moquette.

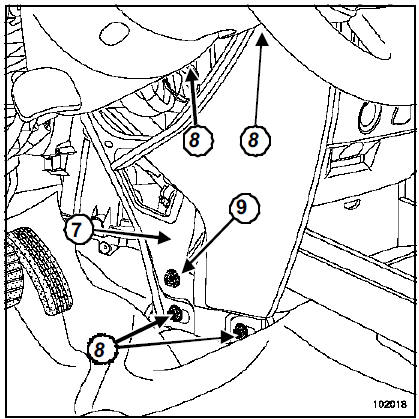

•  Desserrer le plot élastique (9) de liaison entre le boîtier et la tôle de renfort de traverse de planche de bord.
•  Déposer les quatre vis (8) de la tôle de renfort de traverse de planche de bord.
•  Déposer la tôle (7) de renfort de poutre en la faisant glisser vers l'avant du véhicule.

• Déposer :

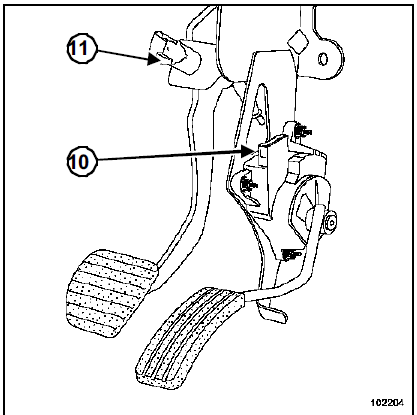

•  le connecteur du boîtier pédale d'accélérateur en (10),
•  le capteur de la pédale de frein en (11).

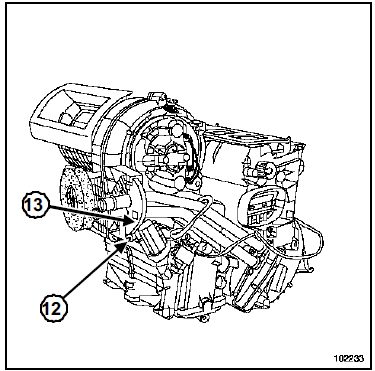

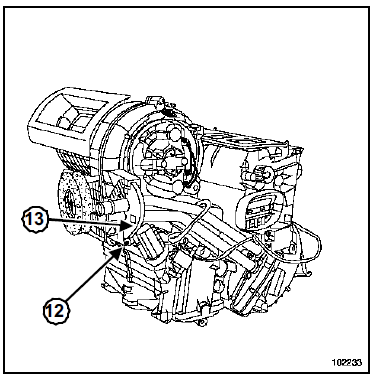

• Déposer la vis (12) de la bride des tuyaux de radiateur de chauffage habitacle (aérotherme).
•  Extraire la bride (13) des tuyaux de radiateur de chauffage habitacle (aérotherme).

• Mettre une protection sur le tapis.

• Déposer :

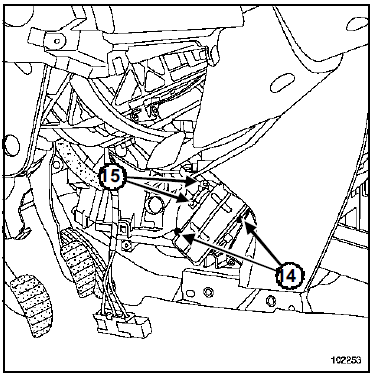

•  les deux vis (14) de fixation du radiateur de chauffage,
•  les deux vis (15) des colliers de liaison du radiateur de chauffage.

•  Placer un récipient pour récupérer le liquide de refroidissement.
•  Ecarter le radiateur de chauffage avec ses canalisations.
•  Ecarter les colliers de liaison du radiateur de chauffage.
•  Extraire :

•  les conduits du radiateur de chauffage en les tirant vers l'avant du véhicule,
•  le radiateur de chauffage.

REPOSE

•  Lors du remplacement du radiateur, remplacer impérativement les joints.
•  Procéder dans le sens inverse de la dépose.
•  Reformer le conduit d'air en agissant par les trous de sortie d'air et en exerçant à la main une pression perpendiculaire à la pliure.

• Serrer aux couples :

•  les vis de fixation de la tôle de renfort de poutre (2,1 daN.m),
•  la vis du plot élastique (0,2 daN.m).

•  Effectuer :

•  le plein du circuit de refroidissement,
•  la purge du circuit de refroidissement Chapitre Refroidissement.

•  Serrer au couple les vis du cache batterie (0,4 daN.m).
•  Effectuer un contrôle d'étanchéité du circuit de refroidissement avec l'outil (Ms. 554-07).

DIRECTION A DROITE

DÉPOSE

•  Débrancher la batterie en commençant par la borne négative.
•  Placer un pince-Durit sur chaque Durit d'eau en sortie de tablier dans le compartiment moteur.

• Déposer la garniture de bas de marche avant (partie avant).

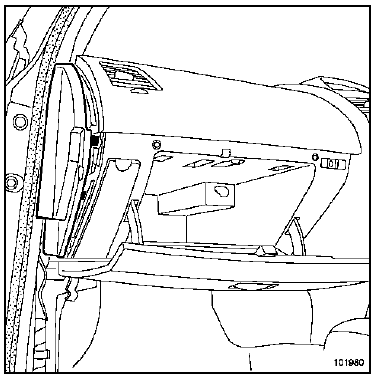

•  Déclipper la joue latérale.

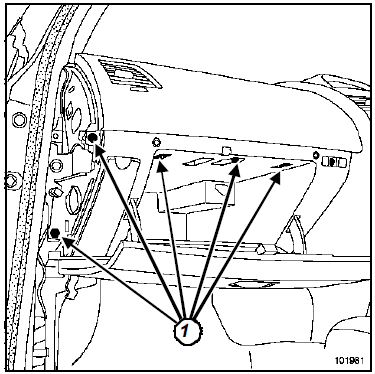

• Déposer les vis (1).
•  Extraire le vide-poches.

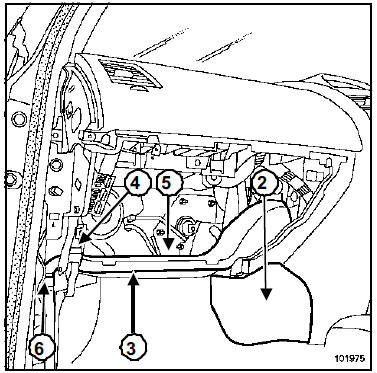

• Déposer le cache (2).
• Déclipper le conduit d'air (3) en (4).
•  Plier le conduit d'air (3) vers le bas (5).
•  Lever le conduit d'air (3) en (6).
•  Déposer le conduit (3) d'air avant gauche.

• Déposer :

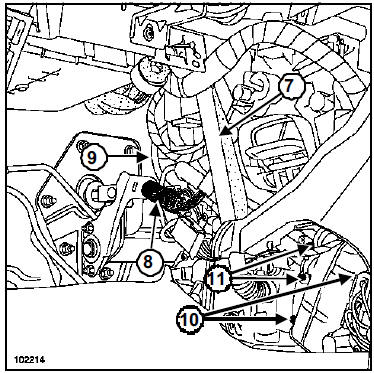

•  le conduit de rafraîchissement (7) du vide-poches,
•  le capteur de position pédale (8).

• Déposer la vis (12) de la bride des tuyaux de radiateur de chauffage habitacle (aérotherme).
•  Extraire la bride (13) des tuyaux de radiateur de chauffage habitacle (aérotherme).

• Déposer le faisceau du boîtier de résistances ou du module de puissance.
•  Mettre une protection sur le tapis.
•  Déposer :

•  les deux vis (10) de fixation aérotherme,
•  les deux vis (11) des colliers de liaison du radiateur de chauffage.

•  Ecarter le radiateur de chauffage avec ses conduits.
•  Placer un récipient pour récupérer le liquide de refroidissement.
•  Ecarter les colliers de liaison du radiateur de chauffage.
•  Extraire :

•  les conduits du radiateur de chauffage en les tirant vers l'avant du véhicule,
•  le radiateur de chauffage.

REPOSE

•  Procéder dans le sens inverse de la dépose.
•  Reformer le conduit d'air en agissant par les trous de sortie d'air et en exerçant à la main une pression perpendiculaire à la pliure.

• Serrer aux couples vis de fixation de la tôle de renfort de poutre (2,1 daN.m).
•  Effectuer :

•  le plein du circuit de refroidissement,
•  la purge du circuit de refroidissement Chapitre Refroidissement.

•  Serrer au couple les vis du cache batterie (0,4 daN.m).
•  Effectuer un contrôle d'étanchéité du circuit de refroidissement avec l'outil (Ms. 554-07).
