Revue technique Renault Megane: Câble de commande de recyclage d'air

Revue technique Renault Megane / Climatisation / Chauffage / Câble de commande de recyclage d'air

DIRECTION A GAUCHE

Couples de serragem

vis du cache batterie 0,4 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative

  • Extraire le tableau de commande de chauffage en l'inclinant vers l'intérieur de la planche de bord.

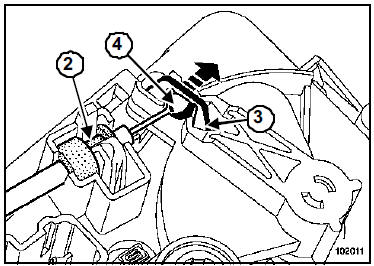

  • Déboîter en (2) le câble de recyclage.
  •  Ecarter la patte (3).
  •  Extraire la rotule (4).

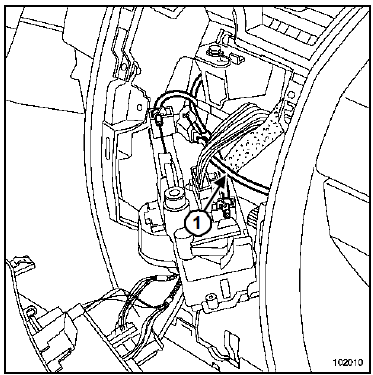

  •  Déposer le câble de recyclage (1) fixé sur le tableau de commande de chauffage.
Nota : Le câble de commande de recyclage est de couleur noire.

  • Déposer :
  •  la garniture de bas de marche avant (partie supérieure) (Chapitre Garnissage intérieur de caisse),

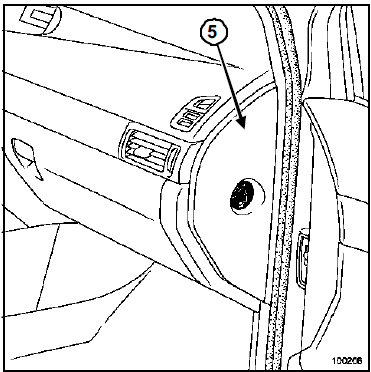

  •  la joue latérale (5) de la planche de bord.
  •  Déclipper le contacteur d'inhibition d'airbag passager.

  • Déposer :
  •  les vis de fixation (6) du vide-poches,
  •  le vide-poches.

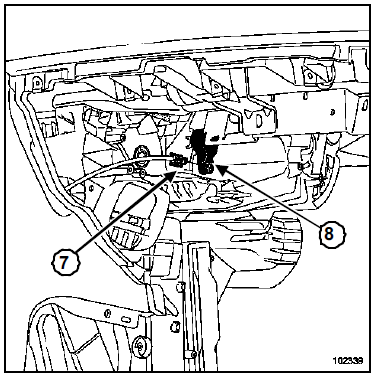

  • Appuyer sur l'agrafe (7).
  •  Extraire l'agrafe.
  •  Déposer la rotule du câble fixé sur le levier de commande (8).

REPOSE

  • Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota : Le câble ne nécessite pas de réglage.
  • Serrer au couple les vis du cache batterie (0,4 daN.m).

DIRECTION A DROITE

Couples de serragem

vis de fixation de la tôle de renfort de poutre 2,1 daN.m
vis du cache batterie 0,4 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

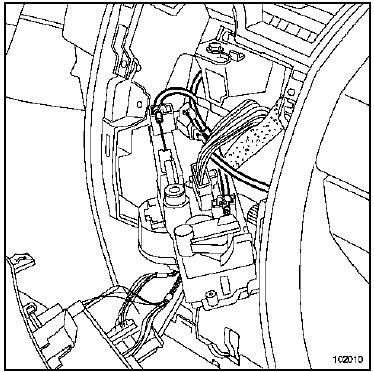

  • Extraire le tableau de commande de chauffage en l'inclinant vers l'intérieur de la planche de bord.

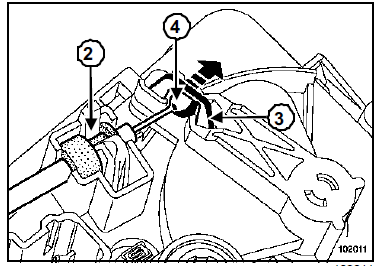

  • Déboîter en (2) le câble de recyclage.
  •  Ecarter la patte (3).
  •  Extraire la rotule (4).
  •  Déposer le câble de recyclage (1) fixé sur le tableau de commande de chauffage.
Nota : Le câble de commande de recyclage est de couleur noire.

  • Déposer :
  •  le conduit de distribution d'air avant (Chapitre Chauffage, Conduit de distribution d'air avant, page 61A-4),
  •  le cache de la tôle de renfort de poutre.
  •  Ecarter le faisceau électrique fixé sur la tôle de renfort de poutre.

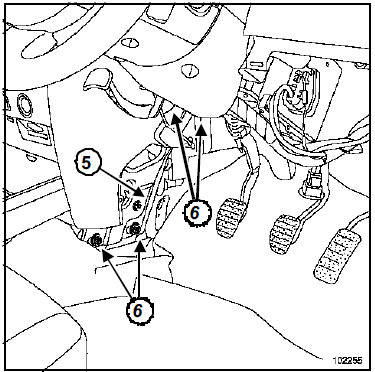

  •  Déposer :

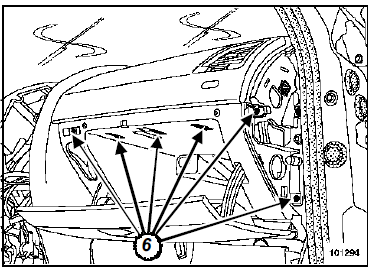

  •  les quatre vis (6) de maintien de la tôle de renfort de poutre,
  •  la tôle (5) de renfort de poutre.

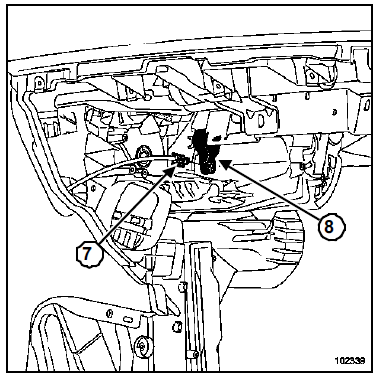

  • Appuyer sur l'agrafe (7).
  •  Extraire l'agrafe.
  •  Retirer la rotule du câble fixé sur le levier de commande (8).

REPOSE

  • Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota : Le câble ne nécessite pas de réglage.
  • Serrer aux couples :
  •  les vis de fixation de la tôle de renfort de poutre (2,1 daN.m),
  •  les vis du cache batterie (0,4 daN.m).
